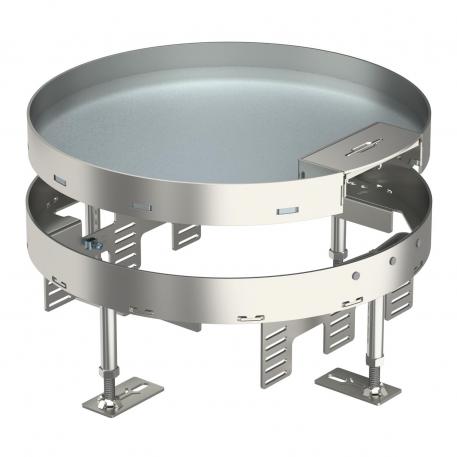

Cassette réglable en hauteur avec sortie de cordon, RKSR, acier inoxydable 110 | 155 | 25 | | R9

Cassette réglable en hauteur avec sortie de cordon, RKSR, acier inoxydable

Réf. 7409280 | EAN 4012195867609

Réf. / Type

Hauteur de plancher min.	110 mm

Hauteur de plancher max.	155 mm

Épaisseur du revêtement de sol

Dimension nominale pour boîtier d'appareillages	R9

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Cassette réglable en hauteur de dimension nominale R9 avec poignée sortie de câble destinée au montage d'appareillages dans des planchers nettoyés à sec.
Cassette réglable en hauteur avec sortie de cordon, 3 compartiments. Il est possible d'installer 3 plaques de recouvrement APMT5. Pour le montage de 3 supports universels UT3 pour 9 appareillages d'installation individuelle avec anneau porteur/étrier porteur ou 12 appareils Modul 45.

Caractéristiques techniques

Caractéristiques techniques

Charge verticale, grande surface	jusqu'à 5 000 N
Charge verticale, petite surface	jusqu'à 3 000 N
Convient pour montage dans des faux-planchers	oui
Convient pour montage dans des sols creux	oui
Découplable	non
Diamètre de montage	305
Dimension	Ø305mm
Dimension h	110 mm
Dimension nominale pour boîtier d'appareillages	R9
Entretien du sol	sécher
Épaisseur du revêtement de sol	25 mm
Hauteur de plancher max.	155 mm
Hauteur de plancher min.	110 mm
Homologations	VDE
Indice de protection (IP) en utilisation	IP20
Indice de protection (IP) hors utilisation	IP40

Indice de protection code IK	IK10
Largeur	304 mm
Longueur	304 mm
Matériau	acier inoxydable 1.4301
Modèle	rond
Modèle pour charges lourdes	non
Modèle Sortie de câble	Sortie de cordon pivotante
Nombre d'appareillages montables	12
Nombre de paniers support appareillage	3
Nombre des sorties de câble	1
Plage de réglage max.	155 mm
Plage de réglage min.	110 mm
Profondeur de montage	110 mm
Support d'appareillage pour le logement de paniers support appareillage	oui
Type du système d'encastrement	UT4

Tous les types

Tous les types

Type	Hauteur de plancher min.	Hauteur de plancher max.	Épaisseur du revêtement de sol	Dimension nominale pour boîtier d'appareillages	Réf.	Quantité	Plus petite unité de vente
RKS2 R9 V20	110 mm	155 mm	20 mm	R9	7409278	Pièce	1 Pièce
RKS2 R9 V25	110 mm	155 mm	25 mm	R9	7409280	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Unité de nivellement RKNEV2	RK NEV2 110	7405815	Emb.	1 Emb.
Plaque de support 2 x type C pour support de montage	MTM 2C	7407788	Pièce	1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 208	MTU 3	7407840	Pièce	1 Pièce
Support universel UT4, Modul 45®, longueur du système 208 mm	UT4 45 4	7408727	Pièce	1 Pièce
