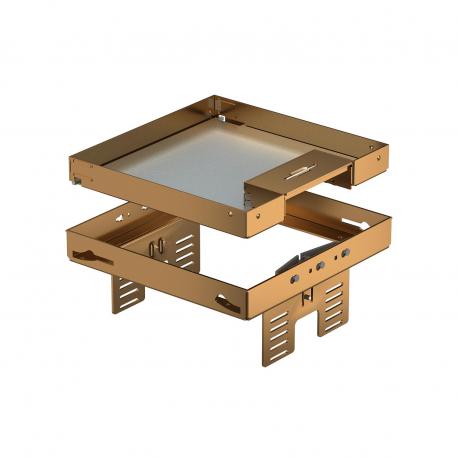

Cassette réglable en hauteur avec sortie de cordon, RKSNUZD3, laiton 110 | 95 | 25 | 4

Cassette réglable en hauteur avec sortie de cordon, RKSNUZD3, laiton

Réf. 7409224 | EAN 4012195867258

Réf. / Type

Hauteur de plancher min.

Dimension h

Épaisseur du revêtement de sol

Dimension nominale pour boîtier d'appareillages	4

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Cassette réglable en hauteur et découplée par rapport au plancher de taille nominale 4, avec sortie de cordon, pour le montage d'appareillages d'installation dans des planchers nettoyés à sec, pour le montage dans des boîtes de tirage UZD250-3 ou UZD350-3, en association avec une plaque d'adaptation DUG../4 ou dans des boîtes UGD250-3/4 ou UGD350-3/4. Le montage s'effectue à l'aide d'équerres de nivellement (à commander séparément) dans le profilé d'encadrement en aluminium des boîtes de tirage.
Cassette réglable en hauteur avec poignée sortie de câble, à 2 compartiments. Il est possible d'installer 2 plaques de recouvrement APMT2. Pour le montage de 2 supports universels UT3 pour 4 appareillages d'installation individuelle avec anneau porteur/étrier porteur ou 6 appareils Modul 45.

Caractéristiques techniques

Caractéristiques techniques

Charge verticale, grande surface	jusqu'à 5 000 N
Charge verticale, petite surface	jusqu'à 3 000 N
Convient pour montage dans des faux-planchers	oui
Convient pour montage dans des sols creux	oui
Découplable	oui
Dimension	200x200mm
Dimension h	95 mm
Dimension nominale pour boîtier d'appareillages	4
Entretien du sol	sécher
Épaisseur du revêtement de sol	25 mm
Hauteur	95 mm
Hauteur de chape min.	110 mm
Hauteur de plancher min.	110 mm
Homologations	VDE
Indice de protection (IP) en utilisation	IP20
Indice de protection (IP) hors utilisation	IP40

Indice de protection code IK	IK10
Largeur	199 mm
Largeur dimension d'installation	201 mm
Longueur	199 mm
Longueur dimension d'installation	201 mm
Matériau	laiton
Modèle	carré
Modèle pour charges lourdes	non
Modèle Sortie de câble	Sortie de cordon pivotante
Nombre d'appareillages montables	6
Nombre de paniers support appareillage	2
Nombre des sorties de câble	1
Norme	EN 50085-2-2
Profondeur de montage	110 mm
Support d'appareillage pour le logement de paniers support appareillage	oui
Type du système d'encastrement	UT3

Tous les types

Tous les types

Type	Hauteur de plancher min.	Dimension h	Épaisseur du revêtement de sol	Dimension nominale pour boîtier d'appareillages	Réf.	Quantité	Plus petite unité de vente
RKSN2 UZD3 4MS20	105 mm	90 mm	20 mm	4	7409222	Pièce	1 Pièce
RKSN2 UZD3 4MS25	110 mm	95 mm	25 mm	4	7409224	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Plaque de support 2 x type C pour support de montage	MTM 2C	7407788	Pièce	1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 165 mm	MTU 2	7407836	Pièce	1 Pièce
Support universel UT3, Modul 45®, longueur du système 165 mm	UT3 45 3	7408723	Pièce	1 Pièce
Équerre de nivellement pour le montage en UGD250-3 pour une cassette carrée	NW 250-3 QK	7410540	Pièce	1 Pièce
Équerre de nivellement pour le montage en UGD350-3 pour une cassette carrée	NW 350-3 QK	7410544	Pièce	1 Pièce
