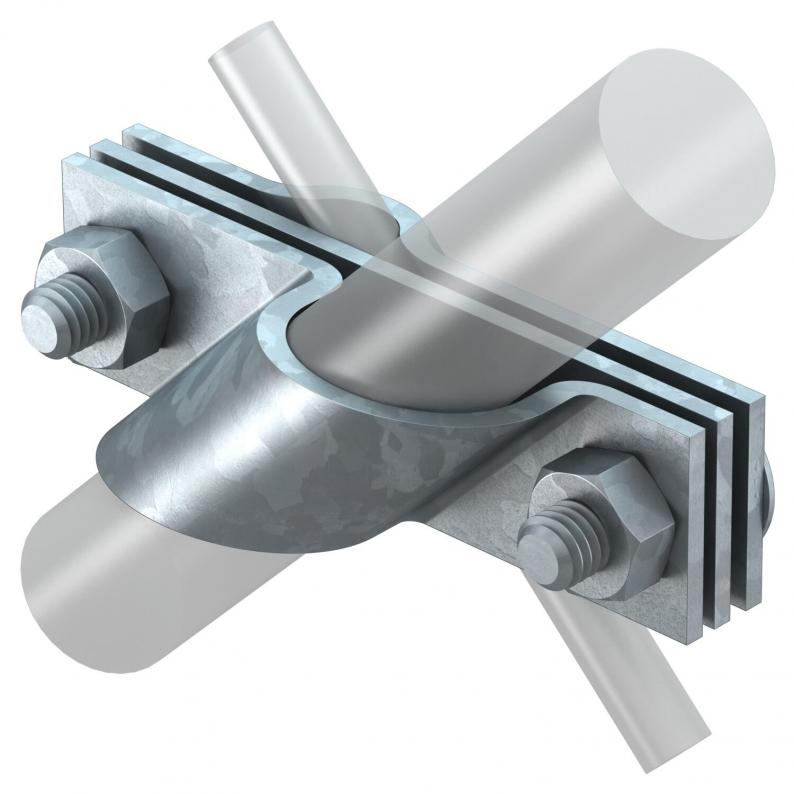

Bride de raccordement universelle pour piquet de terre, FT

Réf. 5001668 | EAN 4012195372974

Description du produit

Description du produit

• Convient pour attacher des conducteurs ronds Rd 8-10 ou méplats jusqu'à FL 40
• Avec plaque intermédiaire
• Montée avec 2 vis à tête hexagonale M10 x 30 et 2 écrous hexagonaux M10
  • Testé avec impulsion de foudre
Caractéristiques techniques

Caractéristiques techniques

Ajustement Rd 8-10/FL40 mm
Convient à la largeur de méplat max. 10 mm
Convient à la largeur de méplat min. 8 mm
Convient pour diamètre de conducteur cylindrique max. 10 mm
Convient pour diamètre de conducteur cylindrique min. 8 mm

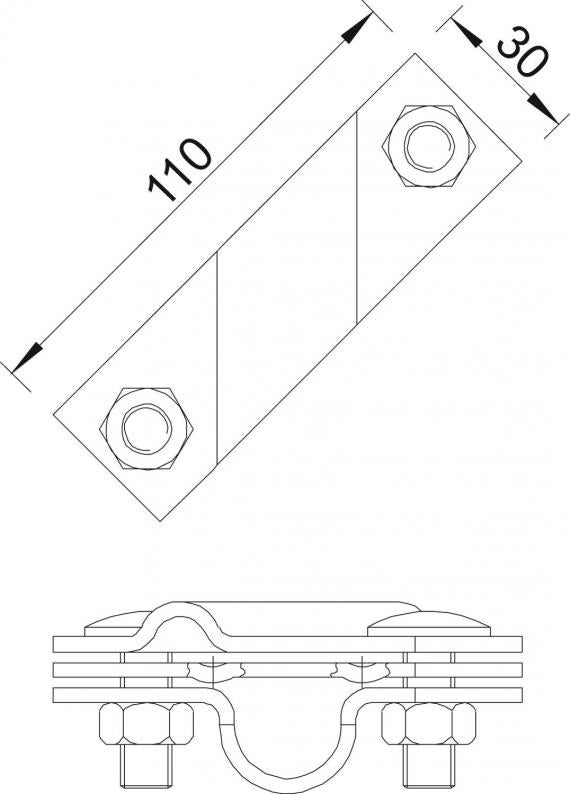

Cote A 110 mm
Courant de court-circuit (50 HZ)(1 s ;≤300 °C) 8,5
Diamètre du raccord de mise à la terre 25 mm
Dimension 25mm
Forme de construction Bride de connexion
Matériau acier
Plage de serrage max. 10 mm
Plage de serrage min. 8 mm
Plaque intermédiaire oui
pour piquet de terre 25 mm
Surface galvanisé à chaud par trempage
Tous les types

Tous les types

Type pour piquet de terre Réf. Quantité Plus petite unité de vente
2760 20 FT 20 mm 5001641
5 Pièce
2760 25 FT 25 mm 5001668
5 Pièce
2760 B-20 FT 20 mm 5001749
20 Pièce
