Attention : Cet article n'est plus actif.
Vous pouvez trouver l’article actuel ici : 1186004 / Bride de fixation 2056 pied H, triple, plaque de pression en métal, FT
Bride de Fixation rapide, triple, patin de pression en métal
Réf. 1156241 | EAN 4012195958765
- Description du produit
-
Description du produit
Bride de fixation rapide, triple, avec plaque de pression métallique 8-12 mm
-
- Caractéristiques techniques
-
Caractéristiques techniques
Avec contre-plaque non Avec patin de pression en plastique non Avec patin de pression métallique oui Dimension 8-12mm Matériau acier Matériau de la plaque Acier Max. Couple de serrage 3 Nm Nombre de câbles/tubes 3 Plage de serrage D max. 12 mm Plage de serrage D min. 8 mm Pour rail avec largeur de fente (avec intervalle) max. 17 mm Pour rail avec largeur de fente (avec intervalle) min. 16 mm Résistant aux chocs non Sans halogène non Supplément matériau acier Supplément surface galvanisé à chaud Surface galvanisé à chaud par trempage Type de montage Rail profilé Dimensions

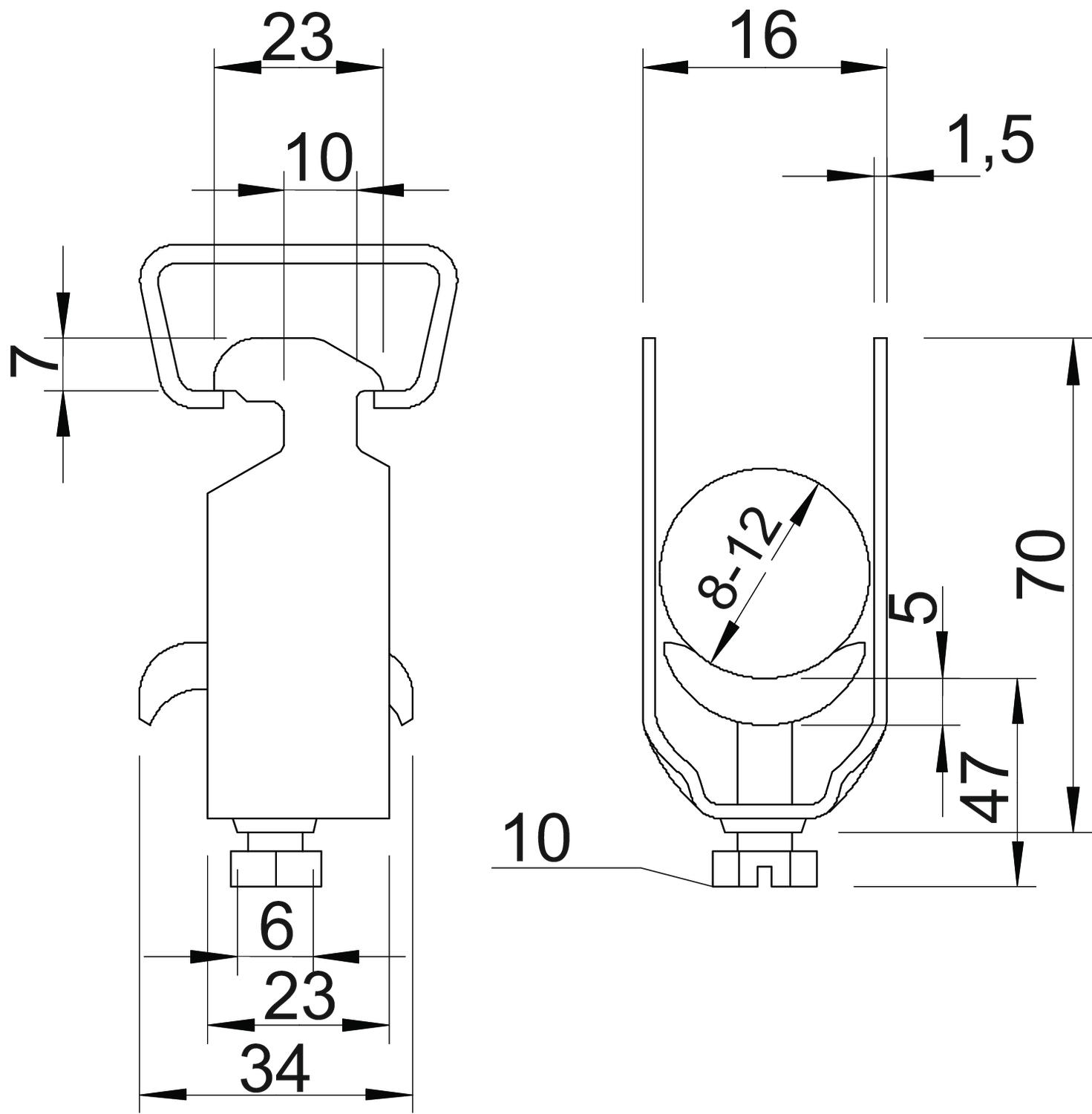

Cote A 23 mm Cote B 16 mm Cote C 34 mm Cote L 47 mm Cote t 1,5 mm Cote x 5 mm Dimension G (mm) M6 Dimension H 70 mm - Tous les types
