Attention : Cet article n'est plus actif. Vous pouvez trouver l’article actuel ici : 1186024 / Bride de fixation 2056 pied H, triple, plaque de pression en métal, FT

Bride de Fixation rapide, triple, patin de pression en métal

Réf. 1156284 | EAN 4012195958949

3 Nm
Description du produit
Description du produit
Bride de fixation BBS avec gouttière de pression métallique triple 22-28 mm
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
  • Bride de fixation BBS pour rail profilé en C avec une ouverture de 16-17 mm
  • Ouverture : 16-17 mm
  • Classe de sécurité de fonctionnement E30
  • Classe de sécurité de fonctionnement E90
Caractéristiques techniques

Caractéristiques techniques

Avec contre-plaque non
Avec patin de pression en plastique non
Avec patin de pression métallique oui

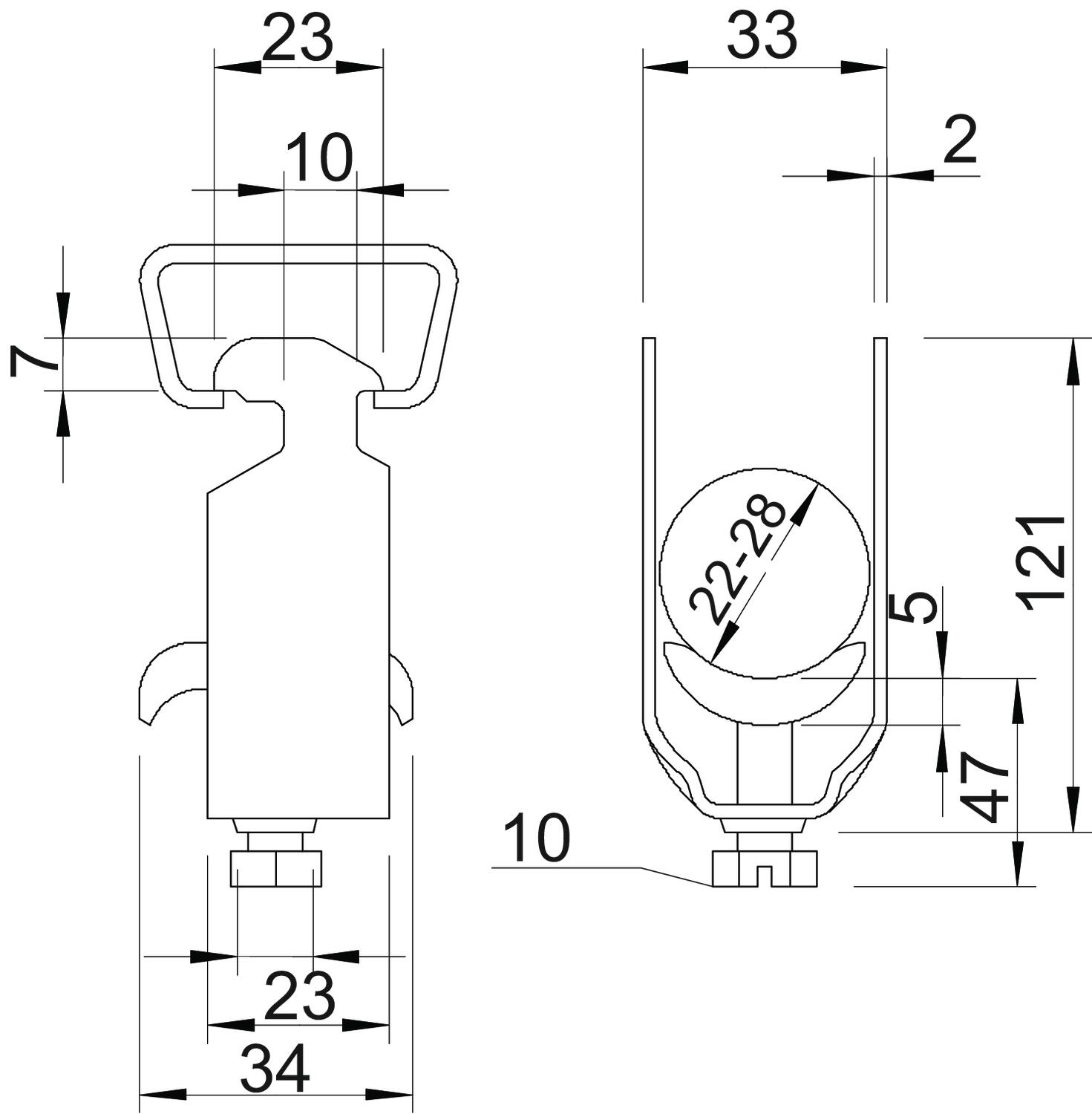

Cote A 23 mm
Cote B 33 mm
Cote C 34 mm
Cote L 47 mm
Cote t 2 mm
Cote x 5 mm
Dimension 22-28mm
Dimension G (mm) M6
Dimension H 121 mm
Empreinte CO₂ (GWP) du berceau à la porte 0,299 kg CO₂e / 1 Pièce
Matériau acier
Matériau de la plaque Acier
Max. Couple de serrage 3 Nm
Nombre de câbles/tubes 3
Plage de serrage D max. 28 mm
Plage de serrage D min. 22 mm
pour diamètre de tube max. 25 mm
pour diamètre de tube min. 25 mm
Pour rail avec largeur de fente (avec intervalle) max. 17 mm
Pour rail avec largeur de fente (avec intervalle) min. 16 mm
Résistant aux chocs non
Sans halogène non
Supplément matériau acier
Supplément surface galvanisé à chaud
Surface galvanisé à chaud par trempage
Type de montage Rail profilé
Tous les types

Tous les types

Type Plage de serrage D min. Plage de serrage D max. Max. Couple de serrage Réf. Quantité Plus petite unité de vente
2056 M3 12 FT 8 mm 12 mm 3 Nm 1156241
50 Pièce
2056 M3 28 FT 22 mm 28 mm 3 Nm 1156284
50 Pièce
