Attention : Cet article n'est plus actif.
Vous pouvez trouver l’article actuel ici : 1186136 / Bride de fixation 2056 pied H, simple, plaque de pression en métal, A2
Bride de fixation rapide, simple, patin de pression en métal, A2
Réf. 1159740 | EAN 4012195668275
- Description du produit
-
Description du produit
Convient à tous les rails profilés en C d'une ouverture de 16 à 17 mm.
Pince, vis et plateau de pression en acier inoxydable.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Avec contre-plaque non Avec patin de pression en plastique non Avec patin de pression métallique oui Dimension 34-40mm Matériau acier inoxydable 1.4301 Matériau de la plaque acier inoxydable Max. Couple de serrage 5 Nm Nombre de câbles/tubes 1 Plage de serrage D max. 40 mm Plage de serrage D min. 34 mm pour 1 câble H 72 mm pour 1 câble L 44 pour diamètre de tube max. 40 mm pour diamètre de tube min. 40 mm Pour rail avec largeur de fente (avec intervalle) max. 17 mm Pour rail avec largeur de fente (avec intervalle) min. 16 mm Qualité du matériau de la plaque Acier inoxydable 304 (1.4301) Résistant aux chocs non Sans halogène non Supplément matériau acier inoxydable Supplément surface non traité Surface nu, traité Type de montage Rail profilé Dimensions

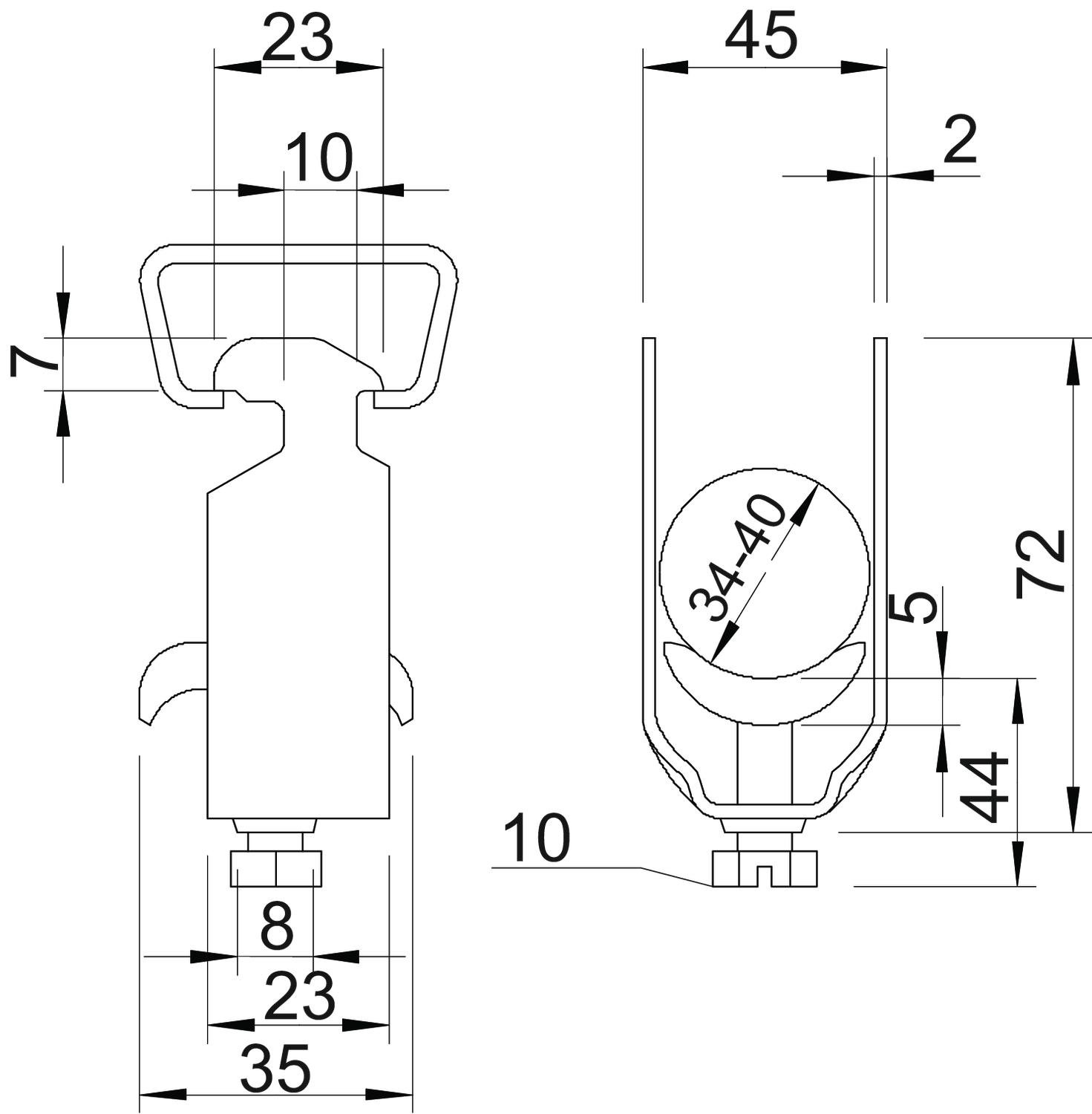

Cote A 23 mm Cote B 45 mm Cote C 35 mm Cote L 44 mm Cote t 2 mm Cote x 5 mm Dimension G (mm) M8 Dimension H 72 mm - Tous les types
- Téléchargements
-
Fiche technique 2056 M 40 A2 / 1159740 , 0.23MB , pdfCatalogue Fastening materials , 19.78MB , pdfDéclaration de conformité 2056 M 40 A2 / 1159740 , 0.16MB , pdf
