Attention : Cet article n'est plus actif.
Vous pouvez trouver l’article actuel ici : 1186418 / Bride de fixation 2056 pied H, triple, plaque de pression en matière plastique, Al

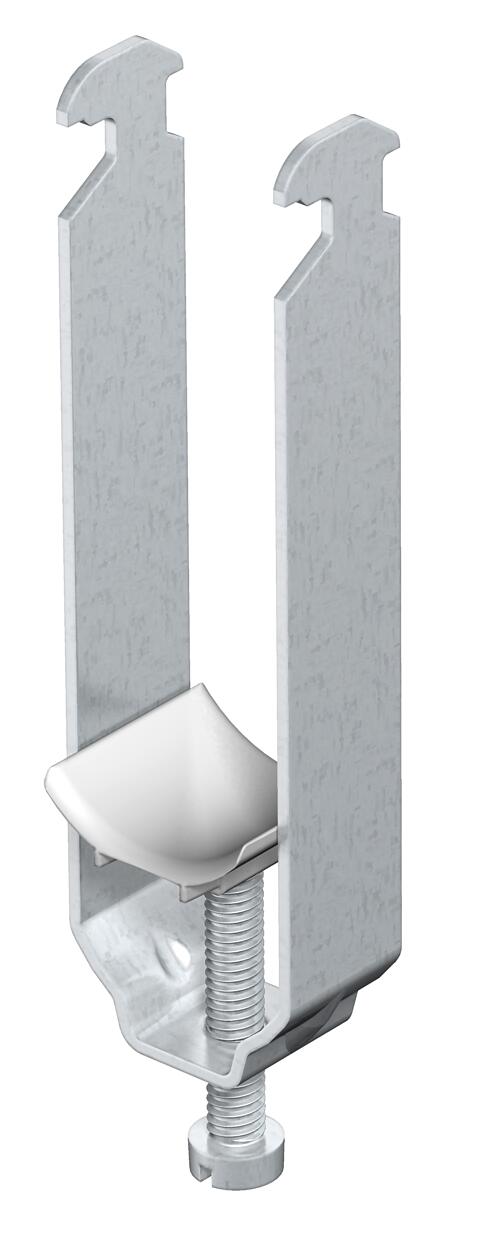

Bride de Fixation rapide, plaque de pression triple en matière plastique, ALU
Réf. 1183524 | EAN 4012195436218
- Description du produit
-
Description du produit
Compatible avec tous les rails profilés en C d'une ouverture de 16 à 17 mm ;
collier et vis en aluminium ALMg 3,
Patin de pression en polypropylène, sans halogène, couleur gris clair RAL 7035.
(Plaques de pression en métal sur demande).
-
- Caractéristiques techniques
-
Caractéristiques techniques
Avec contre-plaque non Avec patin de pression en plastique oui Avec patin de pression métallique non Dimension 16-22mm Matériau aluminium Matériau de la plaque Plastique Max. Couple de serrage 2 Nm Nombre de câbles/tubes 3 Plage de serrage D max. 22 mm Plage de serrage D min. 16 mm Pour rail avec largeur de fente (avec intervalle) max. 17 mm Pour rail avec largeur de fente (avec intervalle) min. 16 mm Qualité du matériau de la plaque Polypropylène Résistant aux chocs non Sans halogène oui Supplément matériau acier Supplément surface galvanisé à chaud Type de montage Rail profilé Dimensions

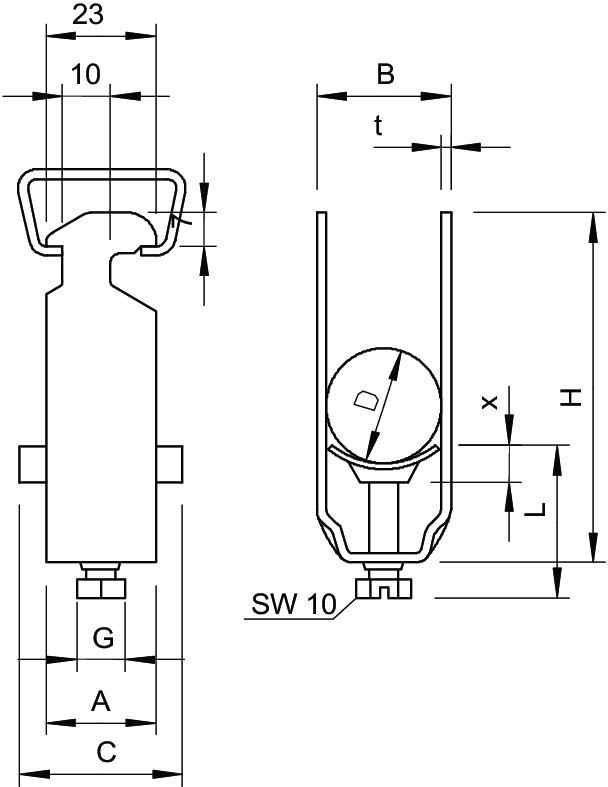

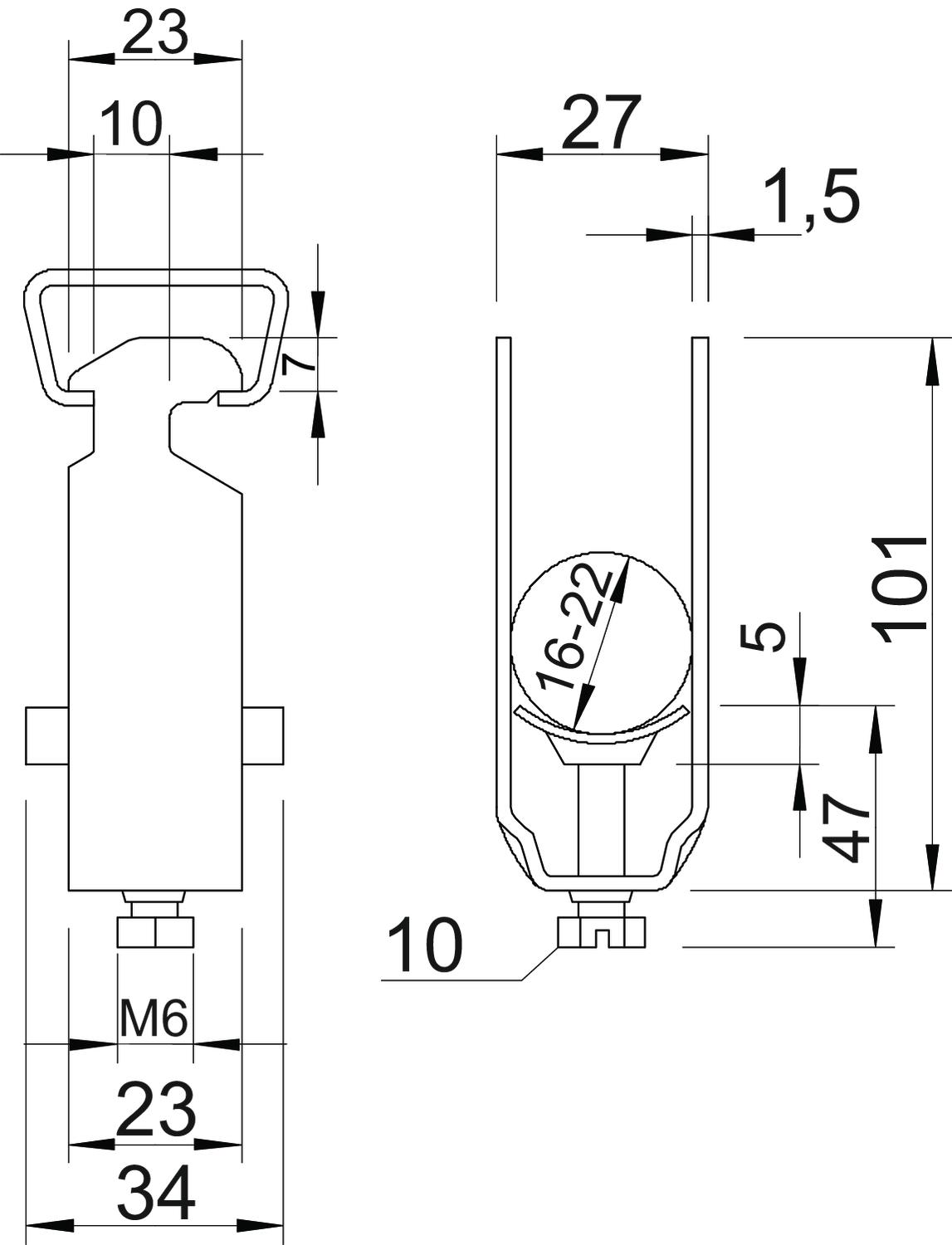

Cote A 23 mm Cote B 27 mm Cote C 34 mm Cote L 47 mm Cote t 1,5 mm Cote x 5 mm Dimension G (mm) M6 Dimension H 101 mm - Tous les types
- Téléchargements
-
Fiche technique 2056 3 22 ALU / 1183524 , 0.20MB , pdfCatalogue Fastening materials , 19.78MB , pdfDéclaration de conformité 2056 3 22 ALU / 1183524 , 0.17MB , pdfREACH Déclaration de conformité 2056 3 22 ALU / 1183524 , 0.12MB , pdfRoHS Déclaration de conformité 2056 3 22 ALU / 1183524 , 0.12MB , pdf
