Attention : Cet article n'est plus actif.
Vous pouvez trouver l’article actuel ici : 1187002 / Bride de fixation 2056 pied N, simple, plaque de pression en métal, FT

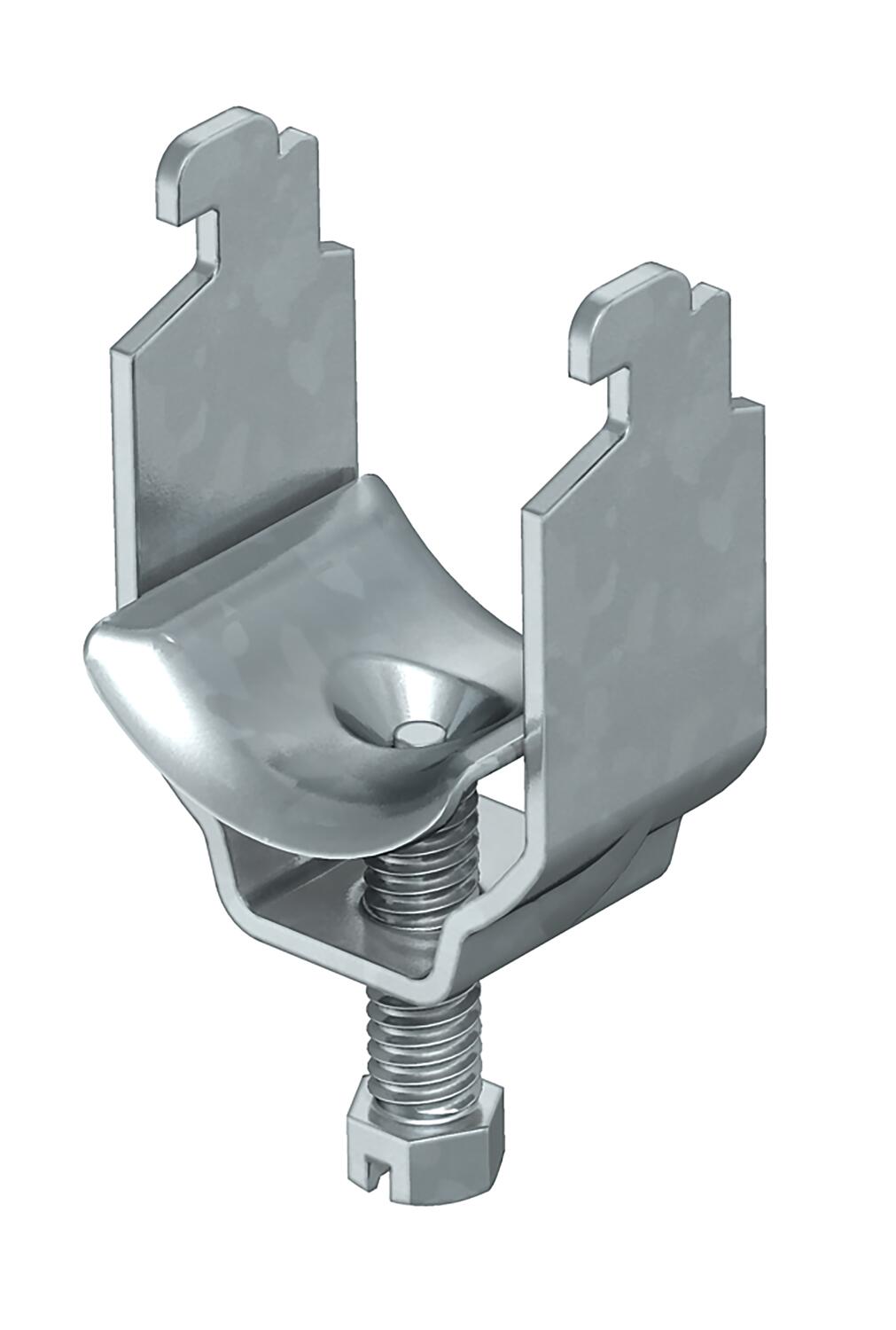

Bride de fixation rapide, plaque de pression simple en métal
Réf. 1155407 | EAN 4012195060857
- Description du produit
-
Description du produit
Convient pour tous les rails profilés en C avec une ouverture de 11 à 12 mm; hauteur intérieure d’au moins 6,5 mm et largeur intérieure d’au moins 18,5 mm;
les plaques de pression métalliques ont des arêtes très arrondies sur toutes les faces pour éviter d’endommager les câbles.
Modèle avec écrou à souder et/ou contre-écrou destiné à une utilisation dans des conditions difficiles et nécessitant et résistance aux secousses sur demande!
-
- Caractéristiques techniques
-
Caractéristiques techniques
Avec contre-plaque non Avec patin de pression en plastique non Avec patin de pression métallique oui Dimension 8-12mm Matériau acier Matériau de la plaque Acier Max. Couple de serrage 3 Nm Nombre de câbles/tubes 1 Plage de serrage D max. 12 mm Plage de serrage D min. 8 mm pour 1 câble H 34 mm pour 1 câble L 32,5 pour 2 câbles H 49 mm pour 2 câbles L 45,5 mm pour 3 câbles H 65 mm pour 3 câbles L 45,5 mm Pour rail avec largeur de fente (avec intervalle) max. 12 mm Pour rail avec largeur de fente (avec intervalle) min. 11 mm Résistant aux chocs non Sans halogène non Supplément matériau acier Supplément surface galvanisé à chaud Surface galvanisé à chaud par trempage Type de montage Rail profilé Dimensions

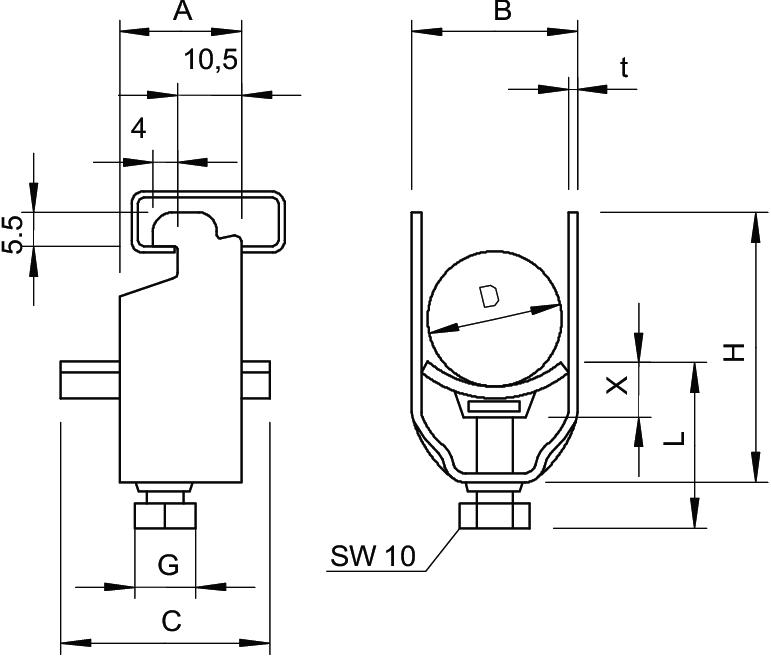

Cote A 20 mm Cote B 16 mm Cote C 30 mm Cote L 32,5 mm Cote t 1,5 mm Cote x 3,5 mm Dimension G (mm) M6 Dimension H 34 mm - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique 2056N M 12 FT / 1155407 , 0.20MB , pdfCatalogue Fastening materials , 19.78MB , pdfDéclaration de conformité 2056N M 12 FT / 1155407 , 0.16MB , pdfREACH Déclaration de conformité 2056N M 12 FT / 1155407 , 0.12MB , pdfRoHS Déclaration de conformité 2056N M 12 FT / 1155407 , 0.13MB , pdf
