Attention : Cet article n'est plus actif.
Vous pouvez trouver l’article actuel ici : 1187202 / Bride de fixation 2056 pied N, simple, plaque de pression en matière plastique, FT

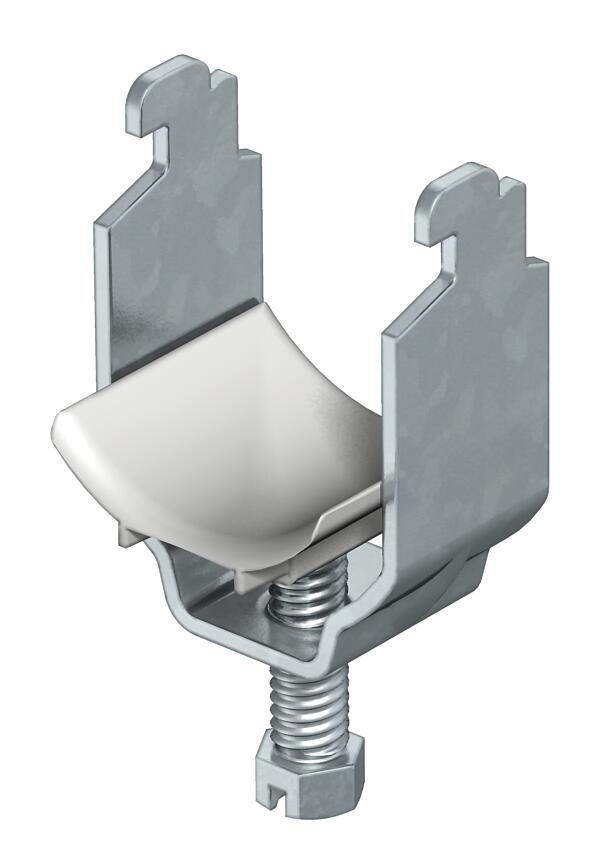

Bride de fixation rapide, plaque de pression simple en matière plastique, FT
Réf. 1163124 | EAN 4012195067399
- Description du produit
-
Description du produitConvient à tous les rails profilés en C d'une ouverture de 11 à 12 mm, d'une hauteur intérieure d'au moins 6,5 mm et d'une largeur intérieure d'au moins 18,5 mm.
Pince et vis en acier galvanisé à chaud.
Plaque de pression en polypropylène, couleur gris clair RAL 7035, sans halogène.
Modèle avec écrou à souder et/ou contre-écrou destiné à une utilisation dans des conditions difficiles et nécessitant et résistance aux secousses sur demande!
-
- Caractéristiques techniques
-
Caractéristiques techniques

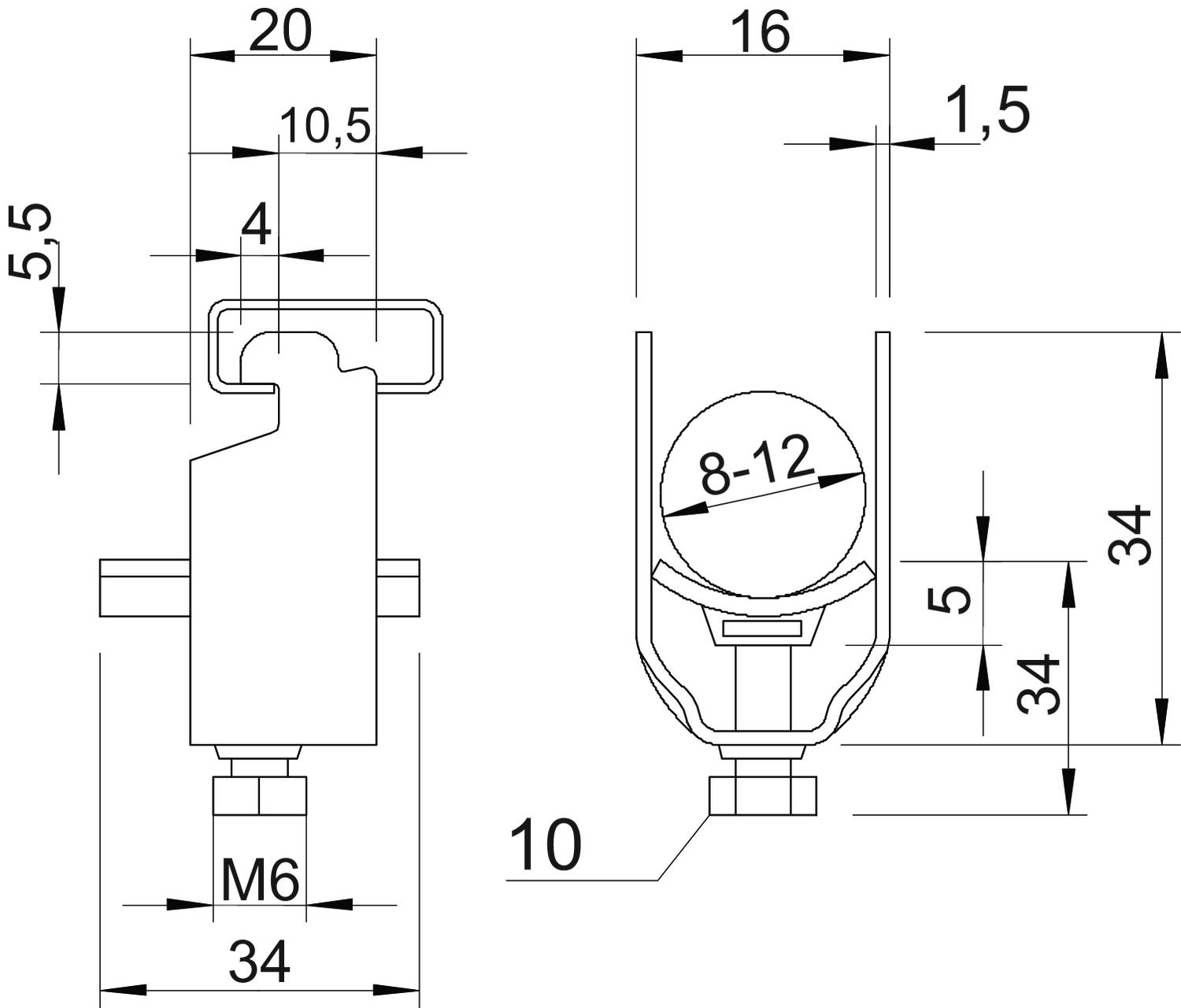

Avec contre-plaque non Avec patin de pression en plastique oui Avec patin de pression métallique non Cote A 20 mm Cote B 16 mm Cote C 34 mm Cote L 34 mm Cote t 1,5 mm Cote x 5 mm Dimension 8-12mm Dimension G (mm) M6 Dimension H 34 mm Empreinte CO₂ (GWP) du berceau à la porte 0,054 kg CO₂e / 1 Pièce Matériau acier Matériau de la plaque Plastique Max. Couple de serrage 3 Nm Nombre de câbles/tubes 1 Plage de serrage D max. 12 mm Plage de serrage D min. 8 mm pour 1 câble H 34 mm pour 1 câble L 34 pour 2 câbles H 49 mm pour 2 câbles L 47 mm pour 3 câbles H 65 mm pour 3 câbles L 47 mm Pour rail avec largeur de fente (avec intervalle) max. 12 mm Pour rail avec largeur de fente (avec intervalle) min. 11 mm Qualité du matériau de la plaque Polypropylène Résistant aux chocs non Sans halogène oui Supplément matériau acier Supplément surface galvanisé à chaud Surface galvanisé à chaud par trempage Type de montage Rail profilé - Tous les types
- Téléchargements
-
Fiche technique 2056N 12 FT / 1163124 , 0.44MB , pdfCatalogue Fastening materials , 19.78MB , pdfDéclaration de conformité UE 2056N 12 FT / 1163124 , 0.16MB , pdfREACH Déclaration de conformité 2056N 12 FT / 1163124 , 0.12MB , pdfRoHS Déclaration de conformité 2056N 12 FT / 1163124 , 0.12MB , pdf
