Attention : Cet article n'est plus actif.
Vous pouvez trouver l’article actuel ici : 1187332 / Bride de fixation 2056 pied N, simple, plaque de pression en matière plastique, Al
Bride de fixation rapide, plaque de pression simple en matière plastique, ALU
Réf. 1183664 | EAN 4012195436812
- Description du produit
-
Description du produitConvient pour tous les rails profilés avec une ouverture de 11 à 12 mm ; d'une hauteur intérieure d'au moins 6,5 mm et d'une largeur intérieure d'au moins 18,5 mm ;
bride et vis en aluminium ALMg3,
plaque de pression en polypropylène, sans halogène, gris clair RAL 7035.
(plaques en métal sur demande)
-
- Caractéristiques techniques
-
Caractéristiques techniques

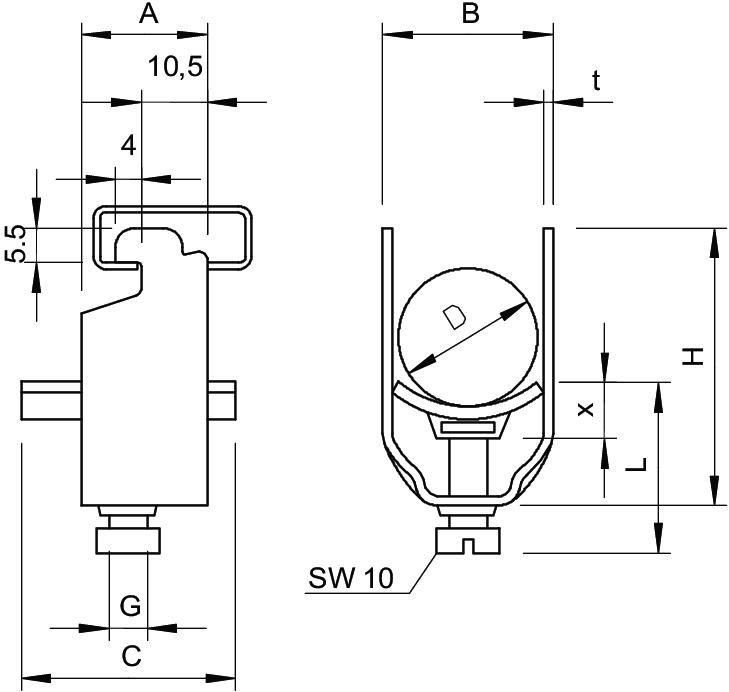

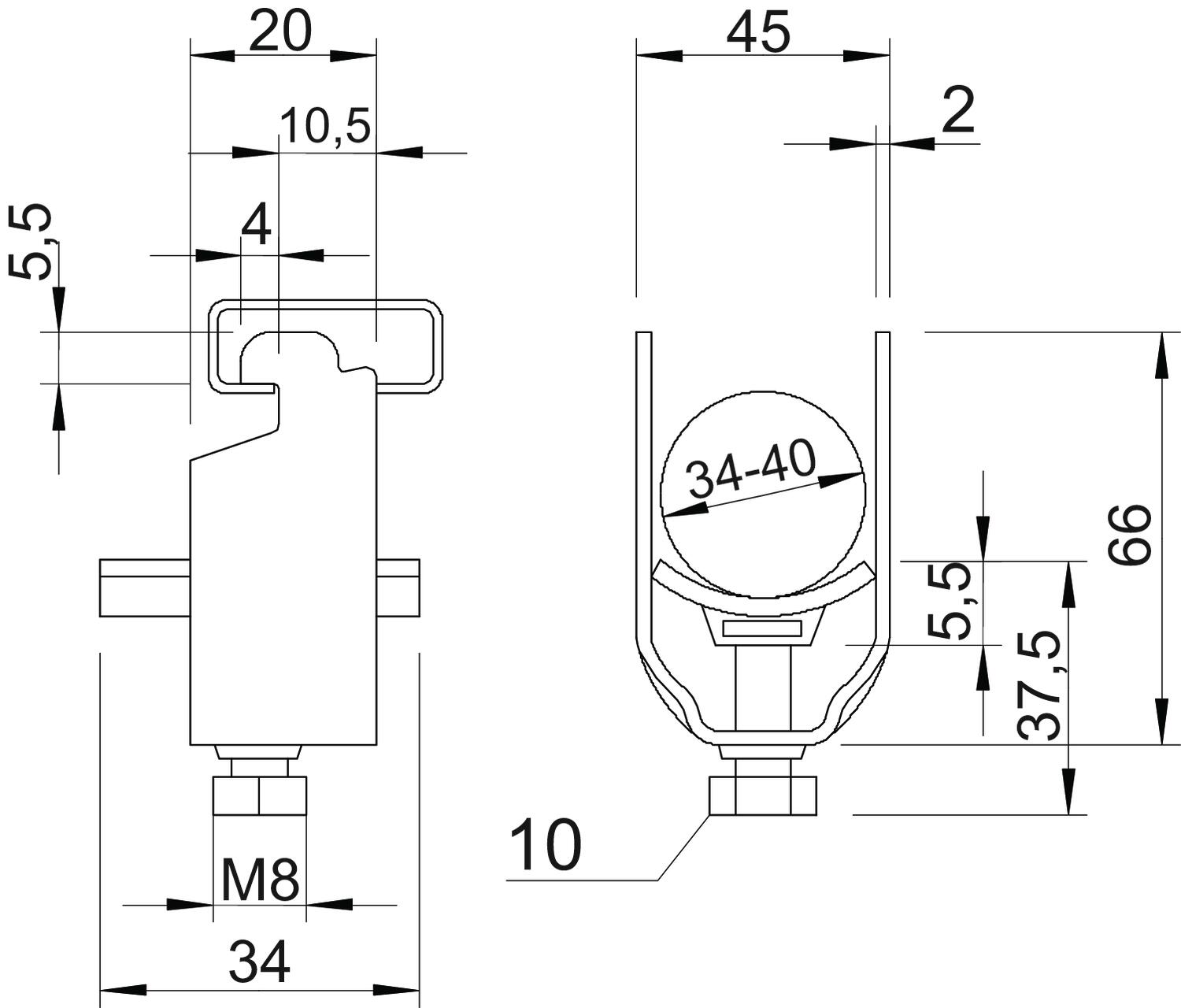

Avec contre-plaque non Avec patin de pression en plastique oui Avec patin de pression métallique non Cote A 20 mm Cote B 45 mm Cote C 34 mm Cote L 54 mm Cote t 2 mm Cote x 5,5 mm Dimension 34-40mm Dimension G (mm) M8 Dimension H 66 mm Empreinte CO₂ (GWP) du berceau à la porte 0,314 kg CO₂e / 1 Pièce Matériau aluminium Matériau de la plaque Plastique Max. Couple de serrage 2 Nm Nombre de câbles/tubes 1 Plage de serrage D max. 40 mm Plage de serrage D min. 34 mm pour 1 câble H 66 mm pour 1 câble L 37,5 pour diamètre de tube max. 40 mm pour diamètre de tube min. 40 mm Pour rail avec largeur de fente (avec intervalle) max. 12 mm Pour rail avec largeur de fente (avec intervalle) min. 11 mm Qualité du matériau de la plaque Polypropylène Résistant aux chocs non Sans halogène oui Supplément matériau aluminium Supplément surface non traité Type de montage Rail profilé - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique 2056N 40 ALU / 1183664 , 0.45MB , pdfCatalogue Fastening materials , 19.78MB , pdfDéclaration de conformité UE 2056N 40 ALU / 1183664 , 0.17MB , pdfREACH Déclaration de conformité 2056N 40 ALU / 1183664 , 0.12MB , pdfRoHS Déclaration de conformité 2056N 40 ALU / 1183664 , 0.12MB , pdf
