Bride de fixation rapide, plaque de pression simple en matière plastique, ALU
Réf. 1183230 | EAN 4012195077473
- Description du produit
-
Description du produit
Compatible avec tous les rails profilés en C d'une ouverture de 16 à 17 mm ;
collier et vis en aluminium ALMg 3,
Patin de pression en polypropylène, sans halogène, couleur gris clair RAL 7035.
(Plaques de pression en métal sur demande).
-
- Caractéristiques techniques
-
Caractéristiques techniques
Avec contre-plaque non Avec patin de pression en plastique oui Avec patin de pression métallique non Dimension 22-28mm Matériau aluminium Matériau de la plaque Plastique Max. Couple de serrage 2 Nm Nombre de câbles/tubes 1 Plage de serrage D max. 28 mm Plage de serrage D min. 22 mm Pour rail avec largeur de fente (avec intervalle) max. 17 mm Pour rail avec largeur de fente (avec intervalle) min. 16 mm Qualité du matériau de la plaque Polypropylène Résistant aux chocs non Sans halogène oui Supplément matériau aluminium Supplément surface non traité Type de montage Rail profilé Dimensions

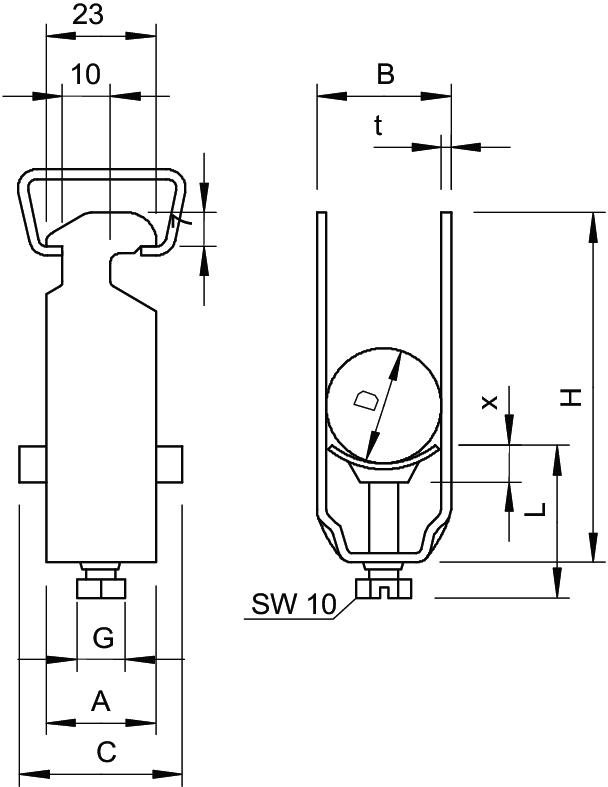

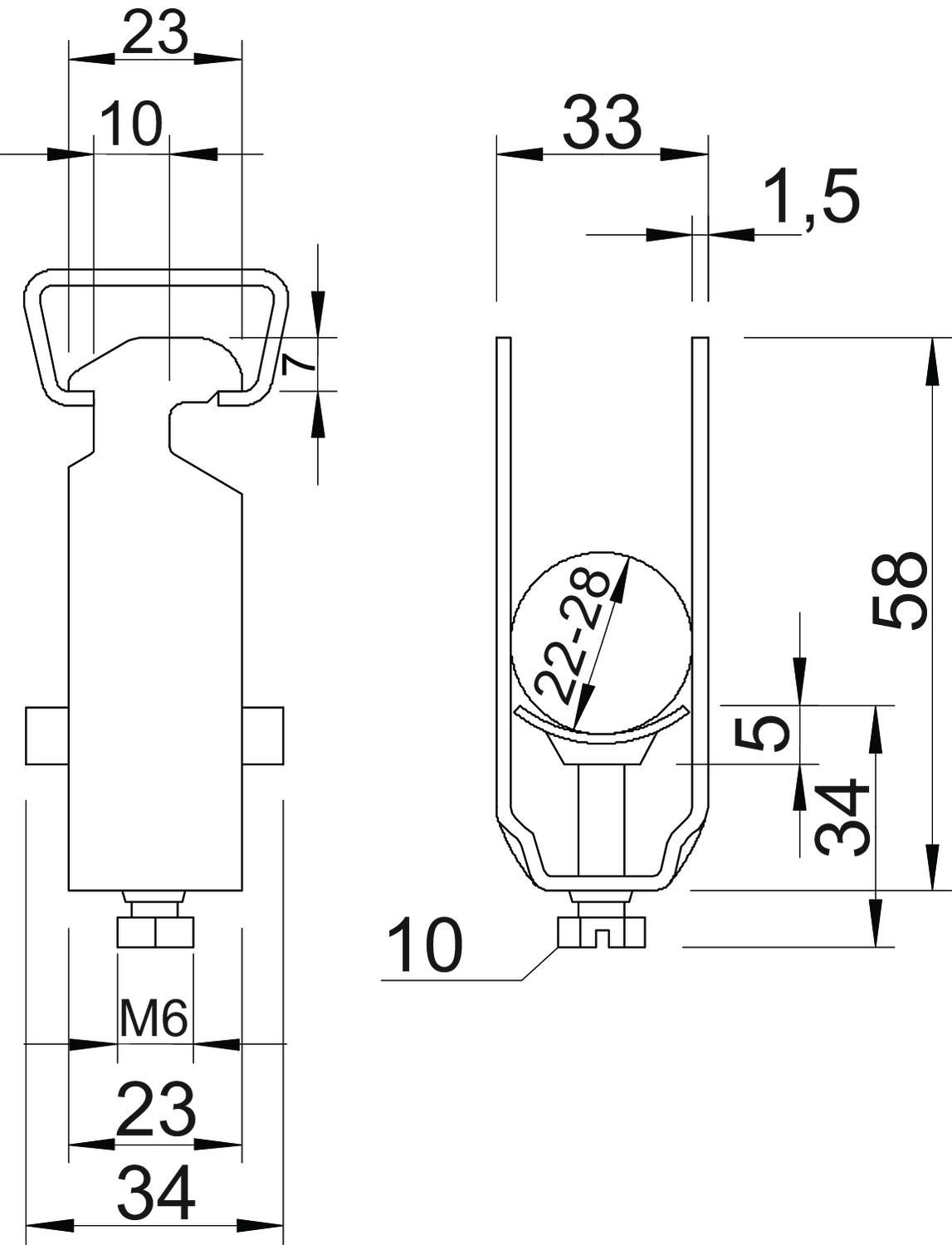

Cote A 23 mm Cote B 33 mm Cote C 34 mm Cote L 34 mm Cote t 2 mm Cote x 5 mm Dimension G (mm) M6 Dimension H 58 mm - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique 2056 28 ALU / 1183230 , 0.42MB , pdfCatalogue Fastening materials , 19.78MB , pdfDéclaration de conformité 2056 28 ALU / 1183230 , 0.17MB , pdfREACH Déclaration de conformité 2056 28 ALU / 1183230 , 0.12MB , pdfRoHS Déclaration de conformité 2056 28 ALU / 1183230 , 0.12MB , pdf
