Attention : Cet article n'est plus actif.
Vous pouvez trouver l’article actuel ici : 1186802 / Bride de fixation 2056 pied U, simple, plaque de pression en matière plastique, A2

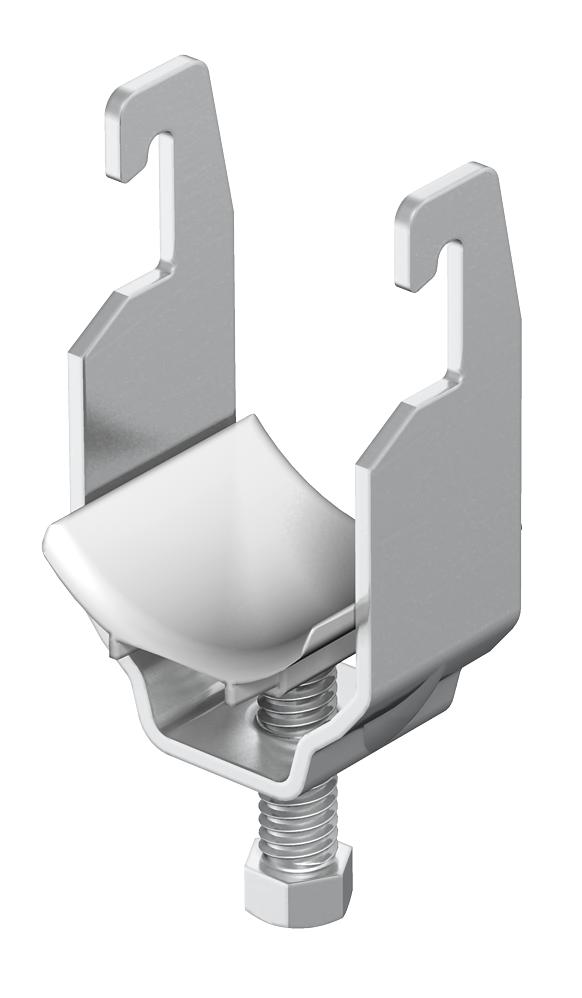

Bride de fixation rapide, plaque de pression simple en matière plastique, A2
Réf. 1178504 | EAN 4012195074595
- Description du produit
-
Description du produit
Convient à tous les rails profilés en C d'une ouverture de 18 et 22 mm.
Plaque de pression en polypropylène, sans halogène, couleur gris clair RAL 7035.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Avec contre-plaque non Avec patin de pression en plastique oui Avec patin de pression métallique non Dimension 8-12mm Matériau acier inoxydable 1.4301 Matériau de la plaque Plastique Max. Couple de serrage 3 Nm Nombre de câbles/tubes 1 Plage de serrage D max. 12 mm Plage de serrage D min. 8 mm pour 1 câble H 42 mm pour 1 câble L 34 Pour rail avec largeur de fente (avec intervalle) max. 22 mm Pour rail avec largeur de fente (avec intervalle) min. 18 mm Qualité du matériau de la plaque Polypropylène Résistant aux chocs non Sans halogène oui Supplément matériau acier inoxydable Supplément surface non traité Surface nu, traité Type de montage Rail profilé Dimensions

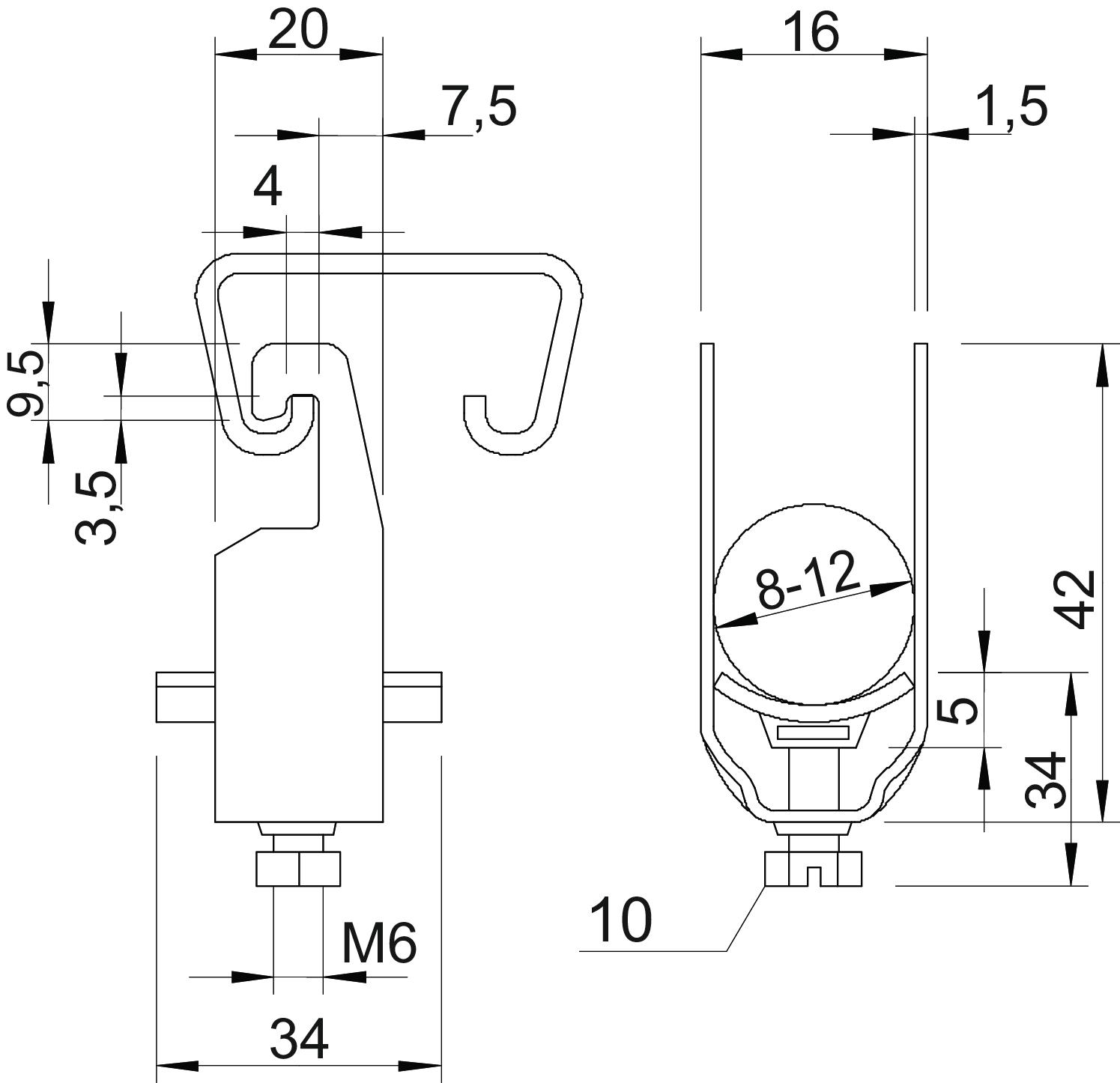

Cote A 20 mm Cote B 16 mm Cote C 34 mm Cote L 34 mm Cote t 1,5 mm Cote x 5 mm Dimension G (mm) M6 Dimension H 42 mm - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique 2056U 12 A2 / 1178504 , 0.48MB , pdfCatalogue Fastening materials , 19.78MB , pdfDéclaration de conformité 2056U 12 A2 / 1178504 , 0.17MB , pdfREACH Déclaration de conformité 2056U 12 A2 / 1178504 , 0.12MB , pdfRoHS Déclaration de conformité 2056U 12 A2 / 1178504 , 0.12MB , pdf
