Attention : Cet article n'est plus actif. Vous pouvez trouver l’article actuel ici : 1186010 / Bride de fixation 2056 pied H, double, plaque de pression en métal, FT

Bride de fixation rapide, double, plaque de pression en métal

Réf. 1156187 | EAN 4012195494898

1156187 / 2056 M2 16 FT
12 mm
16 mm
3 Nm
Description du produit
Description du produit

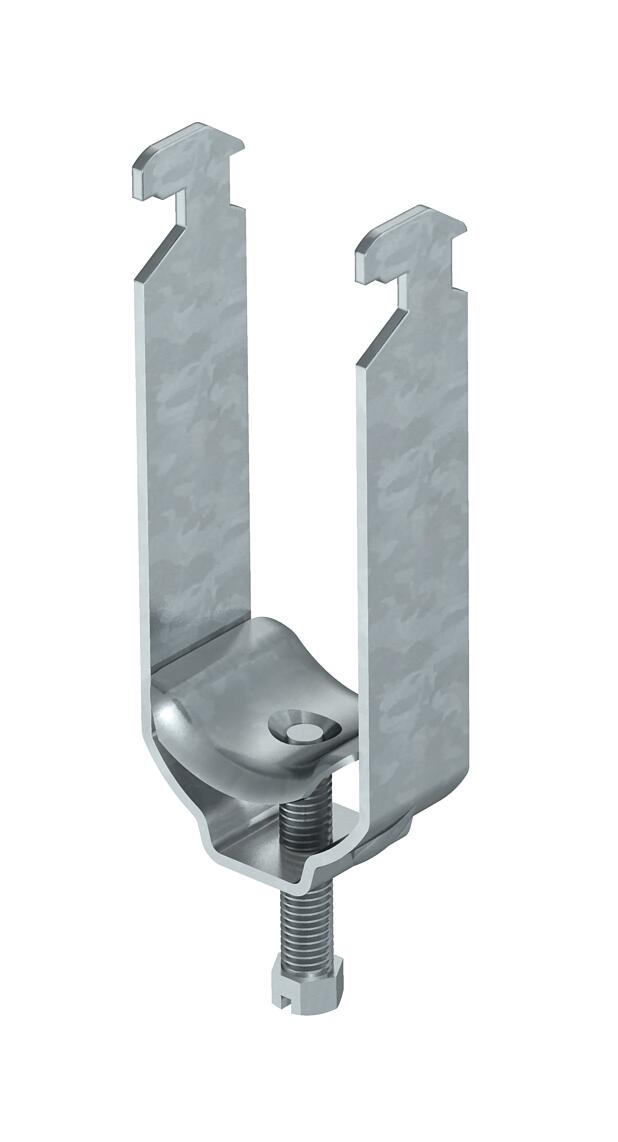

Bride de fixation rapide, double, avec plaque de pression métallique 12-16 mm
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
  • Bride de fixation BBS pour rail profilé en C avec une ouverture de 16-17 mm
  • Ouverture : 16-17 mm
  • Classe de sécurité de fonctionnement E30
  • Classe de sécurité de fonctionnement E90
Caractéristiques techniques

Caractéristiques techniques

Avec contre-plaque non
Avec patin de pression en plastique non
Avec patin de pression métallique oui

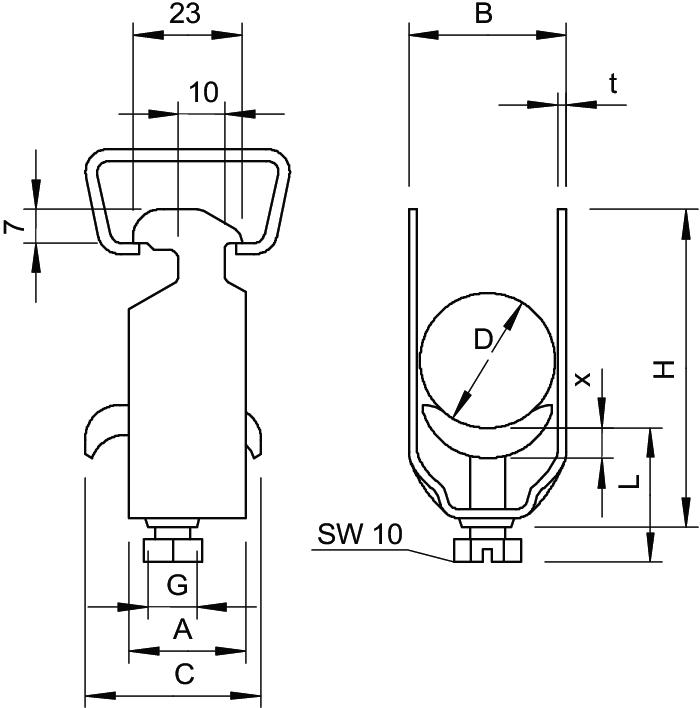

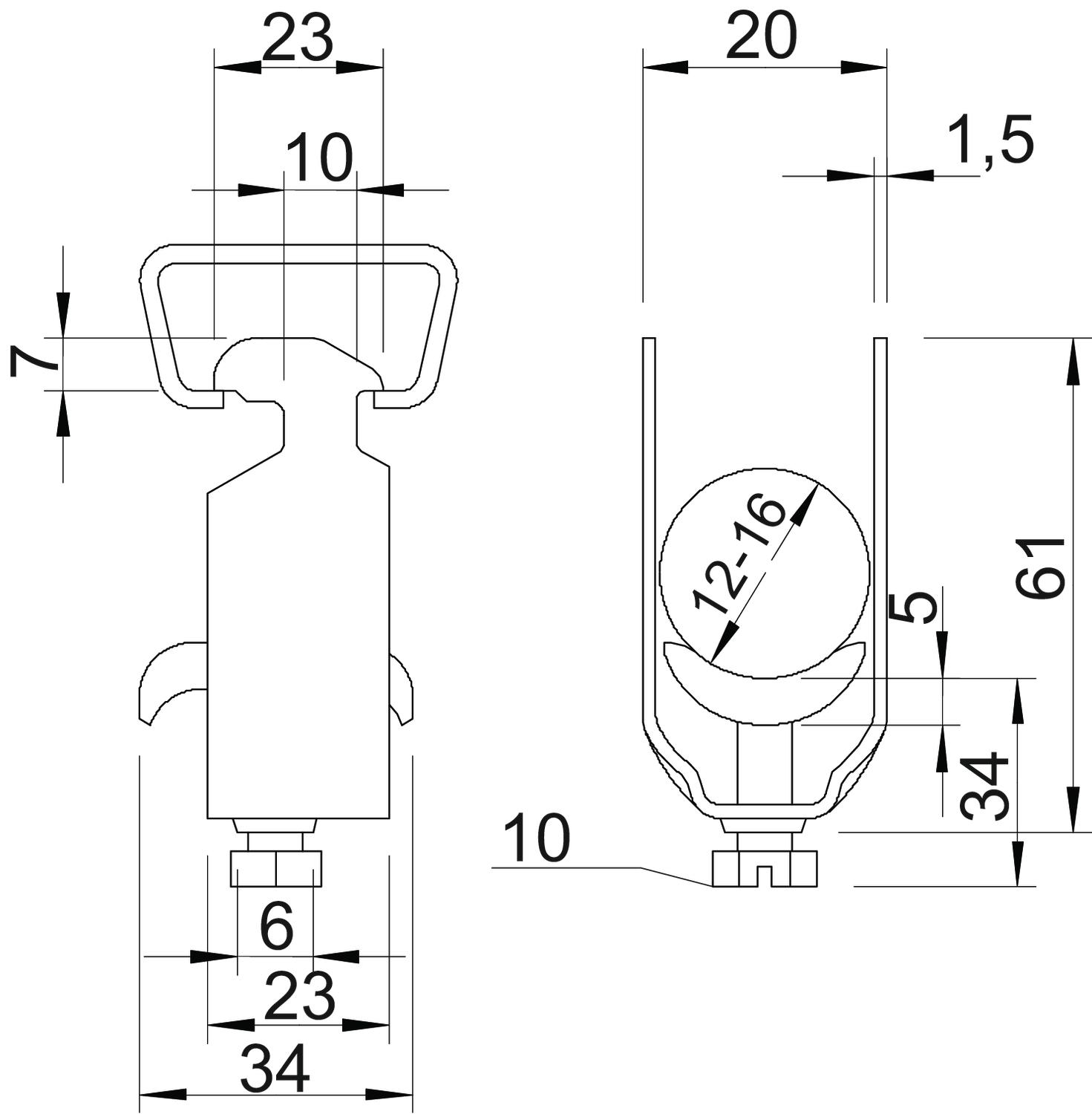

Cote A 23 mm
Cote B 20 mm
Cote C 34 mm
Cote L 34 mm
Cote t 1,5 mm
Cote x 5 mm
Dimension 12-16mm
Dimension G (mm) M6
Dimension H 61 mm
Empreinte CO₂ (GWP) du berceau à la porte 0,0989 kg CO₂e / 1 Pièce
Matériau acier
Matériau de la plaque Acier
Max. Couple de serrage 3 Nm
Nombre de câbles/tubes 2
Plage de serrage D max. 16 mm
Plage de serrage D min. 12 mm
pour diamètre de tube max. 16 mm
pour diamètre de tube min. 16 mm
Pour rail avec largeur de fente (avec intervalle) max. 17 mm
Pour rail avec largeur de fente (avec intervalle) min. 16 mm
Résistant aux chocs non
Sans halogène non
Supplément matériau acier
Supplément surface galvanisé à chaud
Surface galvanisé à chaud par trempage
Type de montage Rail profilé
Tous les types

Tous les types

Type Plage de serrage D min. Plage de serrage D max. Max. Couple de serrage Réf. Quantité Plus petite unité de vente
2056 M2 16 FT 12 mm 16 mm 3 Nm 1156187
50 Pièce
