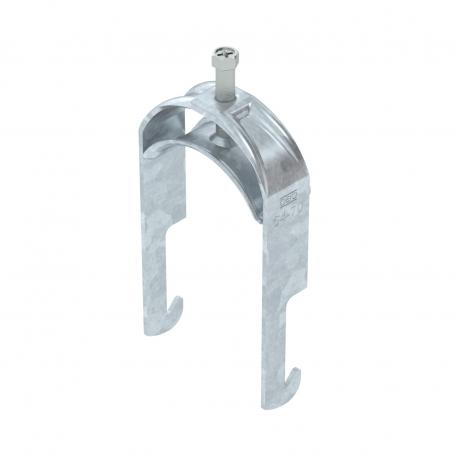

Bride de fixation 2056 pied W, simple, plaque de pression métallique, FT
Réf. 1188331 | EAN 4012197416980
- Description du produit
-
Description du produitBride de fixation avec pied W, plaque de pression métallique avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal d’1 câble individuel sur des cornières jusqu’à < 40 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Avec patin de pression métallique oui Cote A 25 mm Cote B 76 mm Cote C 33 mm Cote L 43 mm Cote t 2,5 mm Dimension 64-70mm Dimension G (mm) M8 Dimension H 140 mm Épaisseur de tôle 2,5 mm Filetage M8 Hauteur 140 mm Largeur 76 mm Longueur 25 mm Longueur dimension extérieure 33 mm Matériau acier Max. Couple de serrage 5 Nm Nombre de câbles/tubes 1 Ouverture 10 mm Plage de serrage D max. 70 mm Plage de serrage D min. 64 mm pour diamètre de tube max. 70 mm pour diamètre de tube min. 64 mm Sans halogène oui Supplément matériau acier Supplément surface galvanisé à chaud Surface galvanisé à chaud par trempage Type de montage Cornière lourde - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique BS-W1-M-70 FT / 1188331 , 0.17MB , pdfCatalogue Fastening materials , 19.78MB , pdfDéclaration de conformité UE BS-W1-M-70 FT / 1188331 , 0.13MB , pdfDéclaration de conformité du Royaume-Uni BS-W1-M-70 FT / 1188331 , 0.10MB , pdfInstructions de montage Clamp clip W foot, metal , 0.30MB , pdf
