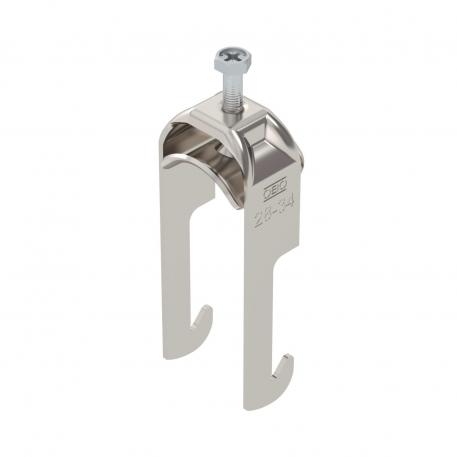

Bride de fixation 2056 pied W, simple, plaque de pression en métal, A2 28 | 34 | 3

Bride de fixation 2056 pied W, simple, plaque de pression en métal, A2

Réf. 1188026 | EAN 4012196855773

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

Max. Couple de serrage

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Bride de fixation avec pied W, plaque de pression en métal avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal d’1 câble individuel sur des cornières jusqu’à < 40 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec contre-plaque	non
Avec patin de pression métallique	oui
Cote A	22,5 mm
Cote B	39 mm
Cote C	34 mm
Cote L	34 mm
Cote t	2 mm
Dimension	28-34mm
Dimension G (mm)	M6
Dimension H	103 mm
Empreinte CO₂ (GWP) du berceau à la porte	0,634 kg CO₂e / 1 Pièce
Épaisseur de tôle	2 mm
Filetage	M6
Hauteur	103 mm
Largeur	39 mm
Longueur	22,5 mm

Longueur dimension extérieure	34 mm
Matériau	acier inoxydable 1.4301
Matériau de la plaque	acier inoxydable
Max. Couple de serrage	3 Nm
Nombre de câbles/tubes	1
Ouverture	10 mm
Plage de serrage D max.	34 mm
Plage de serrage D min.	28 mm
pour diamètre de tube max.	34 mm
pour diamètre de tube min.	28 mm
Qualité du matériau de la plaque	Acier inoxydable 304 (1.4301)
Sans halogène	oui
Supplément matériau	acier inoxydable
Supplément surface	non traité
Surface	nu, traité
Type de montage	Cornière lourde

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	Max. Couple de serrage	Réf.	Quantité	Plus petite unité de vente
BS-W1-M-12 A2	8 mm	12 mm	3 Nm	1188002	Pièce	100 Pièce
BS-W1-M-16 A2	12 mm	16 mm	3 Nm	1188008	Pièce	100 Pièce
BS-W1-M-22 A2	16 mm	22 mm	3 Nm	1188014	Pièce	100 Pièce
BS-W1-M-28 A2	22 mm	28 mm	3 Nm	1188020	Pièce	100 Pièce
BS-W1-M-34 A2	28 mm	34 mm	3 Nm	1188026	Pièce	100 Pièce
BS-W1-M-40 A2	34 mm	40 mm	3 Nm	1188032	Pièce	100 Pièce
BS-W1-M-46 A2	40 mm	46 mm	5 Nm	1188038	Pièce	100 Pièce
BS-W1-M-52 A2	46 mm	52 mm	5 Nm	1188044	Pièce	100 Pièce
BS-W1-M-58 A2	52 mm	58 mm	5 Nm	1188050	Pièce	50 Pièce
BS-W1-M-64 A2	58 mm	64 mm	5 Nm	1188056	Pièce	50 Pièce
