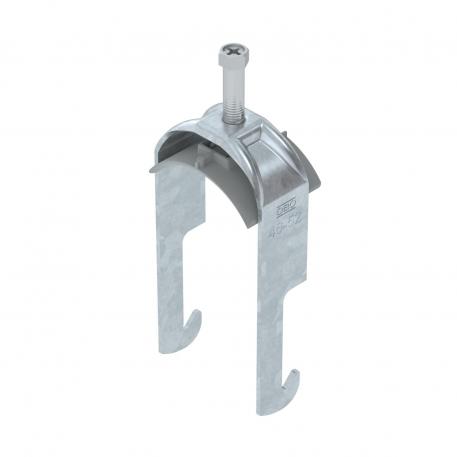

Bride de fixation 2056 pied W, simple, plaque de pression en matière plastique, FT 46 | 52 | 5

Bride de fixation 2056 pied W, simple, plaque de pression en matière plastique, FT

Réf. 1187744 | EAN 4012196854455

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

Max. Couple de serrage

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Bride de fixation avec pied W, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal d’1 câble individuel sur des cornières jusqu’à < 40 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec contre-plaque	non
Avec patin de pression en plastique	oui
Cote A	25 mm
Cote B	57 mm
Cote C	40 mm
Cote L	45 mm
Cote t	2 mm
Dimension	46-52mm
Dimension G (mm)	M8
Dimension H	122 mm
Empreinte CO₂ (GWP) du berceau à la porte	0,254 kg CO₂e / 1 Pièce
Épaisseur de tôle	2 mm
Filetage	M8
Hauteur	122 mm
Largeur	57 mm
Longueur	25 mm

Longueur dimension extérieure	40 mm
Matériau	acier
Matériau de la plaque	Plastique
Max. Couple de serrage	5 Nm
Nombre de câbles/tubes	1
Ouverture	10 mm
Plage de serrage D max.	52 mm
Plage de serrage D min.	46 mm
pour diamètre de tube max.	52 mm
pour diamètre de tube min.	46 mm
Qualité du matériau de la plaque	Polypropylène
Sans halogène	oui
Supplément matériau	acier
Supplément surface	galvanisé à chaud
Surface	galvanisé à chaud par trempage
Type de montage	Cornière lourde

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	Max. Couple de serrage	Réf.	Quantité	Plus petite unité de vente
BS-W1-K-12 FT	8 mm	12 mm	3 Nm	1187702	Pièce	100 Pièce
BS-W1-K-16 FT	12 mm	16 mm	3 Nm	1187708	Pièce	100 Pièce
BS-W1-K-22 FT	16 mm	22 mm	3 Nm	1187714	Pièce	100 Pièce
BS-W1-K-28 FT	22 mm	28 mm	3 Nm	1187720	Pièce	100 Pièce
BS-W1-K-34 FT	28 mm	34 mm	3 Nm	1187726	Pièce	100 Pièce
BS-W1-K-40 FT	34 mm	40 mm	3 Nm	1187732	Pièce	100 Pièce
BS-W1-K-46 FT	40 mm	46 mm	5 Nm	1187738	Pièce	100 Pièce
BS-W1-K-52 FT	46 mm	52 mm	5 Nm	1187744	Pièce	100 Pièce
BS-W1-K-58 FT	52 mm	58 mm	5 Nm	1187750	Pièce	50 Pièce
BS-W1-K-64 FT	58 mm	64 mm	5 Nm	1187756	Pièce	50 Pièce
BS-W1-K-70 FT	64 mm	70 mm	5 Nm	1187762	Pièce	50 Pièce
