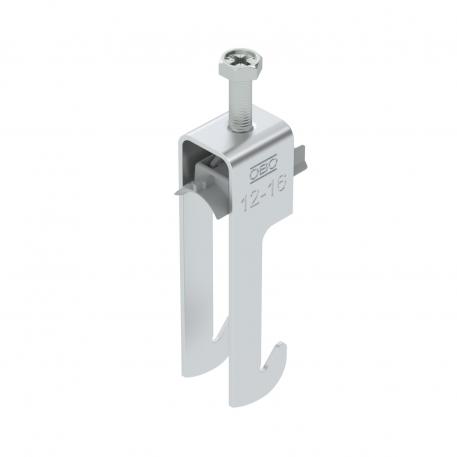

Bride de fixation 2056 pied W, simple, plaque de pression en matière plastique, Al
Réf. 1187908 | EAN 4012196855032
- Description du produit
-
Description du produit
Bride de fixation avec pied W, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal d’1 câble individuel sur des cornières jusqu’à < 40 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Avec contre-plaque non Avec patin de pression en plastique oui Dimension 12-16mm Épaisseur de tôle 1,5 mm Filetage M6 Longueur dimension extérieure 34 mm Matériau aluminium Matériau de la plaque Plastique Max. Couple de serrage 3 Nm Nombre de câbles/tubes 1 Ouverture 10 mm Plage de serrage D max. 16 mm Plage de serrage D min. 12 mm pour diamètre de tube max. 16 mm pour diamètre de tube min. 12 mm Qualité du matériau de la plaque Polypropylène Sans halogène oui Supplément matériau aluminium Supplément surface non traité Type de montage Cornière lourde Dimensions
Cote A 22,5 mm Cote B 20 mm Cote C 34 mm Cote L 35 mm Cote t 1,5 mm Dimension G (mm) M6 Dimension H 84 mm Hauteur 84 mm Largeur 20 mm Longueur 22,5 mm - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique BS-W1-K-16 ALU / 1187908 , 0.26MB , pdfCatalogue Fastening materials , 19.78MB , pdfInstructions de montage Bügelschelle W-Fuß Kunststoff , 2.96MB , pdf
