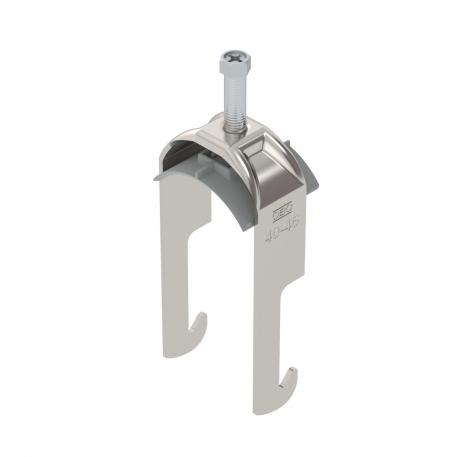

Bride de fixation 2056 pied W, simple, plaque de pression en matière plastique, A2 40 | 46 | 5

Bride de fixation 2056 pied W, simple, plaque de pression en matière plastique, A2

Réf. 1187838 | EAN 4012196854851

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

Max. Couple de serrage

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Bride de fixation avec pied W, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal d’1 câble individuel sur des cornières jusqu’à < 40 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec contre-plaque	non
Avec patin de pression en plastique	oui
Cote A	25 mm
Cote B	51 mm
Cote C	40 mm
Cote L	45 mm
Cote t	2 mm
Dimension	40-46mm
Dimension G (mm)	M8
Dimension H	115 mm
Empreinte CO₂ (GWP) du berceau à la porte	0,809 kg CO₂e / 1 Pièce
Épaisseur de tôle	2 mm
Filetage	M8
Hauteur	115 mm
Largeur	51 mm
Longueur	25 mm

Longueur dimension extérieure	40 mm
Matériau	acier inoxydable 1.4301
Matériau de la plaque	Plastique
Max. Couple de serrage	5 Nm
Nombre de câbles/tubes	1
Ouverture	10 mm
Plage de serrage D max.	46 mm
Plage de serrage D min.	40 mm
pour diamètre de tube max.	46 mm
pour diamètre de tube min.	40 mm
Qualité du matériau de la plaque	Polypropylène
Sans halogène	oui
Supplément matériau	acier inoxydable
Supplément surface	non traité
Surface	nu, traité
Type de montage	Cornière lourde

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	Max. Couple de serrage	Réf.	Quantité	Plus petite unité de vente
BS-W1-K-12 A2	8 mm	12 mm	3 Nm	1187802	Pièce	100 Pièce
BS-W1-K-16 A2	12 mm	16 mm	3 Nm	1187808	Pièce	100 Pièce
BS-W1-K-22 A2	16 mm	22 mm	3 Nm	1187814	Pièce	50 Pièce
BS-W1-K-28 A2	22 mm	28 mm	3 Nm	1187820	Pièce	50 Pièce
BS-W1-K-34 A2	28 mm	34 mm	3 Nm	1187826	Pièce	50 Pièce
BS-W1-K-40 A2	34 mm	40 mm	3 Nm	1187832	Pièce	25 Pièce
BS-W1-K-46 A2	40 mm	46 mm	5 Nm	1187838	Pièce	25 Pièce
BS-W1-K-52 A2	46 mm	52 mm	5 Nm	1187844	Pièce	25 Pièce
BS-W1-K-58 A2	52 mm	58 mm	5 Nm	1187850	Pièce	25 Pièce
BS-W1-K-64 A2	58 mm	64 mm	5 Nm	1187856	Pièce	50 Pièce
