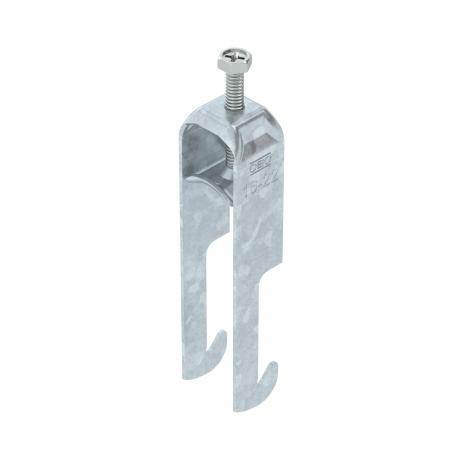

Bride de fixation 2056 pied W, double, plaque de pression métallique, FT
Réf. 1188347 | EAN 4012197417079
- Description du produit
-
Description du produitBride de fixation avec pied W, plaque de pression métallique avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal de 2 câbles individuels sur des cornières jusqu’à < 40 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Avec patin de pression métallique oui Cote A 22,5 mm Cote B 27 mm Cote C 28 mm Cote L 46 mm Cote t 1,5 mm Dimension 16-22mm Dimension G (mm) M6 Dimension H 118 mm Épaisseur de tôle 1,5 mm Filetage M6 Hauteur 118 mm Largeur 27 mm Longueur 22,5 mm Longueur dimension extérieure 28 mm Matériau acier Max. Couple de serrage 3 Nm Nombre de câbles/tubes 2 Ouverture 10 mm Plage de serrage D max. 22 mm Plage de serrage D min. 16 mm pour diamètre de tube max. 22 mm pour diamètre de tube min. 16 mm Sans halogène oui Supplément matériau acier Supplément surface galvanisé à chaud Surface galvanisé à chaud par trempage Type de montage Cornière lourde - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique BS-W2-M-22 FT / 1188347 , 0.19MB , pdfCatalogue Fastening materials , 19.78MB , pdfDéclaration de conformité UE BS-W2-M-22 FT / 1188347 , 0.13MB , pdfDéclaration de conformité du Royaume-Uni BS-W2-M-22 FT / 1188347 , 0.10MB , pdfInstructions de montage Clamp clip W foot, metal , 0.30MB , pdf
