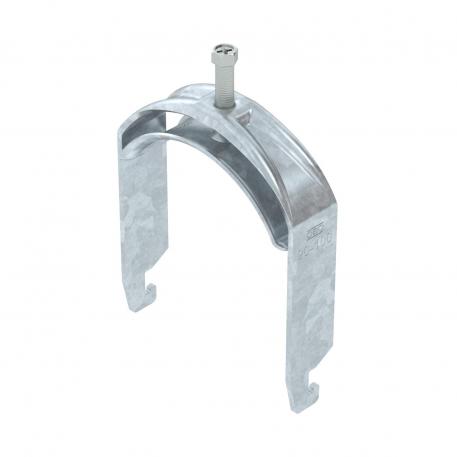

Bride de fixation 2056 pied U, simple, plaque de pression en métal, FT
Réf. 1186597 | EAN 4012196850242
- Description du produit
-
Description du produitBride de fixation avec pied U, plaque de pression en métal avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal d’1 câble individuel sur des rails profilés en C. Pour une ouverture de 18 – 22 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Avec contre-plaque non Avec patin de pression en plastique non Avec patin de pression métallique oui Cote A 27 mm Cote B 107 mm Cote C 38 mm Cote L 43 mm Cote t 3 mm Dimension 90-100mm Dimension G (mm) M8 Dimension H 134 mm Épaisseur de tôle 3 mm Filetage M8 Hauteur 134 mm Largeur 107 mm Longueur 27 mm Longueur dimension extérieure 38 mm Maintien en fonction oui Matériau acier Matériau de la plaque Acier Max. Couple de serrage 5 Nm Nombre de câbles/tubes 1 Ouverture 10 mm Plage de serrage D max. 100 mm Plage de serrage D min. 90 mm pour diamètre de tube max. 100 mm pour diamètre de tube min. 90 mm Pour rail avec largeur de fente (avec intervalle) max. 22 mm Pour rail avec largeur de fente (avec intervalle) min. 18 mm Sans halogène oui Supplément matériau acier Supplément surface galvanisé à chaud Surface galvanisé à chaud par trempage Type de montage Rail profilé - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique BS-U1-M-100 FT / 1186597 , 0.33MB , pdfCatalogue Fastening materials , 19.78MB , pdfDéclaration de conformité UE BS-U1-M-100 FT / 1186597 , 0.15MB , pdfRapport d'expertise Funktionserhalt von Steigetrassen hängende Montage 3,5m bis 7m , 3.97MB , pdfInstructions de montage Bügelschelle U-Fuß Metall , 2.86MB , pdf
