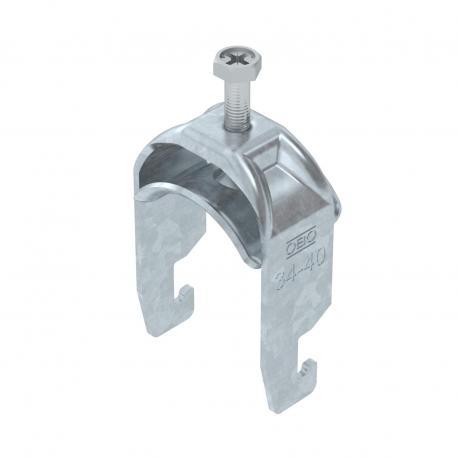

Bride de fixation 2056 pied U, simple, plaque de pression en métal, FT 34 | 40 | 3

Bride de fixation 2056 pied U, simple, plaque de pression en métal, FT

Réf. 1186536 | EAN 4012196850006

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

Max. Couple de serrage

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Bride de fixation avec pied U, plaque de pression en métal avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal d’1 câble individuel sur des rails profilés en C. Pour une ouverture de 18 – 22 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec contre-plaque	non
Avec patin de pression métallique	oui
Cote A	22,5 mm
Cote B	45 mm
Cote C	33 mm
Cote L	34 mm
Cote t	2 mm
Dimension	34-40mm
Dimension G (mm)	M6
Dimension H	70 mm
Empreinte CO₂ (GWP) du berceau à la porte	0,1611 kg CO₂e / 1 Pièce
Épaisseur de tôle	2 mm
Filetage	M6
Hauteur	70 mm
Largeur	45 mm
Longueur	22,5 mm
Longueur dimension extérieure	33 mm

Maintien en fonction	oui
Matériau	acier
Matériau de la plaque	Acier
Max. Couple de serrage	3 Nm
Nombre de câbles/tubes	1
Ouverture	10 mm
Plage de serrage D max.	40 mm
Plage de serrage D min.	34 mm
pour diamètre de tube max.	40 mm
pour diamètre de tube min.	34 mm
Pour rail avec largeur de fente (avec intervalle) max.	22 mm
Pour rail avec largeur de fente (avec intervalle) min.	18 mm
Sans halogène	oui
Supplément matériau	acier
Supplément surface	galvanisé à chaud
Surface	galvanisé à chaud par trempage
Type de montage	Rail profilé

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	Max. Couple de serrage	Réf.	Quantité	Plus petite unité de vente
BS-U1-M-12 FT	8 mm	12 mm	3 Nm	1186502	Pièce	100 Pièce
BS-U1-M-16 FT	12 mm	16 mm	3 Nm	1186509	Pièce	100 Pièce
BS-U1-M-22 FT	16 mm	22 mm	3 Nm	1186516	Pièce	100 Pièce
BS-U1-M-28 FT	22 mm	28 mm	3 Nm	1186522	Pièce	100 Pièce
BS-U1-M-34 FT	28 mm	34 mm	3 Nm	1186529	Pièce	100 Pièce
BS-U1-M-40 FT	34 mm	40 mm	3 Nm	1186536	Pièce	100 Pièce
BS-U1-M-46 FT	40 mm	46 mm	5 Nm	1186542	Pièce	100 Pièce
BS-U1-M-52 FT	46 mm	52 mm	5 Nm	1186549	Pièce	100 Pièce
BS-U1-M-58 FT	52 mm	58 mm	5 Nm	1186556	Pièce	100 Pièce
BS-U1-M-64 FT	58 mm	64 mm	5 Nm	1186562	Pièce	100 Pièce
BS-U1-M-70 FT	64 mm	70 mm	5 Nm	1186569	Pièce	50 Pièce
BS-U1-M-76 FT	70 mm	76 mm	5 Nm	1186576	Pièce	25 Pièce
BS-U1-M-82 FT	76 mm	82 mm	5 Nm	1186582	Pièce	25 Pièce
BS-U1-M-90 FT	82 mm	90 mm	5 Nm	1186589	Pièce	25 Pièce
BS-U1-M-100 FT	90 mm	100 mm	5 Nm	1186597	Pièce	25 Pièce
