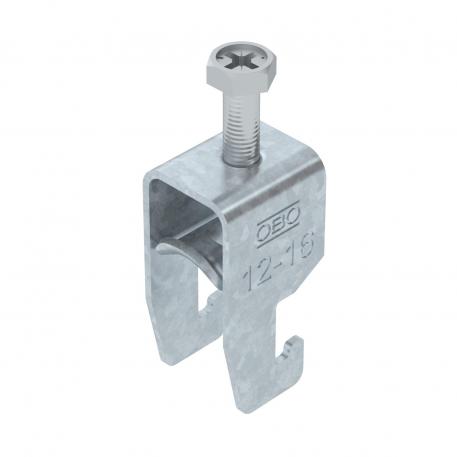

Bride de fixation 2056 pied U, simple, plaque de pression en métal, FT

Réf. 1186509 | EAN 4012196849826

Description du produit
Description du produit
Bride de fixation avec pied U, plaque de pression en métal avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal d’1 câble individuel sur des rails profilés en C. Pour une ouverture de 18 – 22 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
  • Ouverture : 18 mm
  • Ouverture : 22 mm
  • Bride de fixation BBS pour rail profilé en C avec une ouverture de 18-22 mm
  • Classe de sécurité de fonctionnement E30
  • Classe de sécurité de fonctionnement E90
Caractéristiques techniques

Caractéristiques techniques

Avec contre-plaque non
Avec patin de pression métallique oui
Cote A 22,5 mm
Cote B 20 mm
Cote C 28 mm
Cote L 34 mm
Cote t 1,5 mm
Dimension 12-16mm
Dimension G (mm) M6
Dimension H 44 mm
Empreinte CO₂ (GWP) du berceau à la porte 0,0745 kg CO₂e / 1 Pièce
Épaisseur de tôle 1,5 mm
Filetage M6
Hauteur 44 mm
Largeur 20 mm
Longueur 22,5 mm
Longueur dimension extérieure 28 mm
Maintien en fonction oui
Matériau acier
Matériau de la plaque Acier
Max. Couple de serrage 3 Nm
Nombre de câbles/tubes 1
Ouverture 10 mm
Plage de serrage D max. 16 mm
Plage de serrage D min. 12 mm
pour diamètre de tube max. 16 mm
pour diamètre de tube min. 12 mm
Pour rail avec largeur de fente (avec intervalle) max. 22 mm
Pour rail avec largeur de fente (avec intervalle) min. 18 mm
Sans halogène oui
Supplément matériau acier
Supplément surface galvanisé à chaud
Surface galvanisé à chaud par trempage
Type de montage Rail profilé
Tous les types

Tous les types

Type Plage de serrage D min. Plage de serrage D max. Max. Couple de serrage Réf. Quantité Plus petite unité de vente
BS-U1-M-12 FT 8 mm 12 mm 3 Nm 1186502
100 Pièce
BS-U1-M-16 FT 12 mm 16 mm 3 Nm 1186509
100 Pièce
BS-U1-M-22 FT 16 mm 22 mm 3 Nm 1186516
100 Pièce
BS-U1-M-28 FT 22 mm 28 mm 3 Nm 1186522
100 Pièce
BS-U1-M-34 FT 28 mm 34 mm 3 Nm 1186529
100 Pièce
BS-U1-M-40 FT 34 mm 40 mm 3 Nm 1186536
100 Pièce
BS-U1-M-46 FT 40 mm 46 mm 5 Nm 1186542
100 Pièce
BS-U1-M-52 FT 46 mm 52 mm 5 Nm 1186549
100 Pièce
BS-U1-M-58 FT 52 mm 58 mm 5 Nm 1186556
100 Pièce
BS-U1-M-64 FT 58 mm 64 mm 5 Nm 1186562
100 Pièce
BS-U1-M-70 FT 64 mm 70 mm 5 Nm 1186569
50 Pièce
BS-U1-M-76 FT 70 mm 76 mm 5 Nm 1186576
25 Pièce
BS-U1-M-82 FT 76 mm 82 mm 5 Nm 1186582
25 Pièce
BS-U1-M-90 FT 82 mm 90 mm 5 Nm 1186589
25 Pièce
BS-U1-M-100 FT 90 mm 100 mm 5 Nm 1186597
25 Pièce
