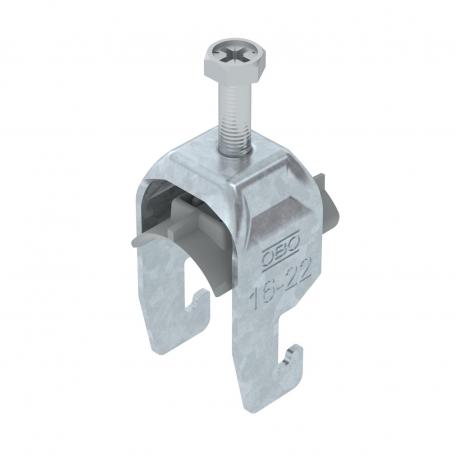

Bride de fixation 2056 pied U, simple, plaque de pression en matière plastique, FT 16 | 22 | 3

Bride de fixation 2056 pied U, simple, plaque de pression en matière plastique, FT

Réf. 1186716 | EAN 4012196850839

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

Max. Couple de serrage

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Bride de fixation avec pied U, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal d’1 câble individuel sur des rails profilés en C. Pour une ouverture de 18 – 22 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec contre-plaque	non
Avec patin de pression en plastique	oui
Cote A	22,5 mm
Cote B	27 mm
Cote C	34 mm
Cote L	35 mm
Cote t	1,5 mm
Dimension	16-22mm
Dimension G (mm)	M6
Dimension H	51 mm
Empreinte CO₂ (GWP) du berceau à la porte	0,0781 kg CO₂e / 1 Pièce
Épaisseur de tôle	1,5 mm
Filetage	M6
Hauteur	51 mm
Largeur	27 mm
Longueur	22,5 mm
Longueur dimension extérieure	34 mm

Matériau	acier
Matériau de la plaque	Plastique
Max. Couple de serrage	3 Nm
Nombre de câbles/tubes	1
Ouverture	10 mm
Plage de serrage D max.	22 mm
Plage de serrage D min.	16 mm
pour diamètre de tube max.	22 mm
pour diamètre de tube min.	16 mm
Pour rail avec largeur de fente (avec intervalle) max.	22 mm
Pour rail avec largeur de fente (avec intervalle) min.	18 mm
Qualité du matériau de la plaque	Polypropylène
Sans halogène	oui
Supplément matériau	acier
Supplément surface	galvanisé à chaud
Surface	galvanisé à chaud par trempage
Type de montage	Rail profilé

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	Max. Couple de serrage	Réf.	Quantité	Plus petite unité de vente
BS-U1-K-12 FT	8 mm	12 mm	3 Nm	1186702	Pièce	100 Pièce
BS-U1-K-16 FT	12 mm	16 mm	3 Nm	1186709	Pièce	100 Pièce
BS-U1-K-22 FT	16 mm	22 mm	3 Nm	1186716	Pièce	100 Pièce
BS-U1-K-28 FT	22 mm	28 mm	3 Nm	1186722	Pièce	100 Pièce
BS-U1-K-34 FT	28 mm	34 mm	3 Nm	1186729	Pièce	100 Pièce
BS-U1-K-40 FT	34 mm	40 mm	3 Nm	1186736	Pièce	100 Pièce
BS-U1-K-46 FT	40 mm	46 mm	5 Nm	1186742	Pièce	100 Pièce
BS-U1-K-52 FT	46 mm	52 mm	5 Nm	1186749	Pièce	100 Pièce
BS-U1-K-58 FT	52 mm	58 mm	5 Nm	1186756	Pièce	100 Pièce
BS-U1-K-64 FT	58 mm	64 mm	5 Nm	1186762	Pièce	100 Pièce
BS-U1-K-70 FT	64 mm	70 mm	5 Nm	1186769	Pièce	50 Pièce
BS-U1-K-76 FT	70 mm	76 mm	5 Nm	1186776	Pièce	25 Pièce
BS-U1-K-82 FT	76 mm	82 mm	5 Nm	1186782	Pièce	25 Pièce
BS-U1-K-90 FT	82 mm	90 mm	5 Nm	1186789	Pièce	25 Pièce
BS-U1-K-100 FT	90 mm	100 mm	5 Nm	1186797	Pièce	25 Pièce
