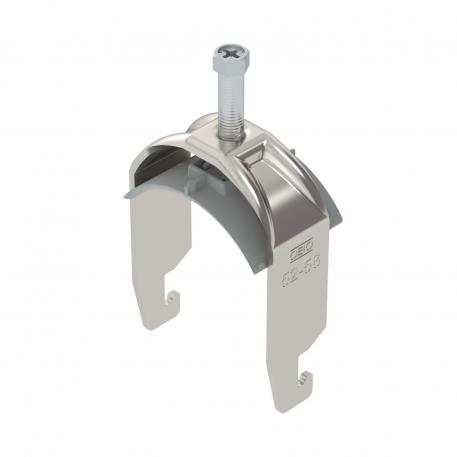

Bride de fixation 2056 pied U, simple, plaque de pression en matière plastique, A2 52 | 58 | 5

Bride de fixation 2056 pied U, simple, plaque de pression en matière plastique, A2

Réf. 1186856 | EAN 4012196851621

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

Max. Couple de serrage

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Bride de fixation avec pied U, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal d’1 câble individuel sur des rails profilés en C. Pour une ouverture de 18 – 22 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec contre-plaque	non
Avec patin de pression en plastique	oui
Avec patin de pression métallique	non
Cote A	25 mm
Cote B	64 mm
Cote C	40 mm
Cote L	45 mm
Cote t	2,5 mm
Dimension	52-58mm
Dimension G (mm)	M8
Dimension H	89 mm
Empreinte CO₂ (GWP) du berceau à la porte	0,626 kg CO₂e / 1 Pièce
Épaisseur de tôle	2,5 mm
Filetage	M8
Hauteur	89 mm
Largeur	64 mm
Longueur	25 mm
Longueur dimension extérieure	40 mm

Matériau	acier inoxydable 1.4301
Matériau de la plaque	Plastique
Max. Couple de serrage	5 Nm
Nombre de câbles/tubes	1
Ouverture	10 mm
Plage de serrage D max.	58 mm
Plage de serrage D min.	52 mm
pour diamètre de tube max.	58 mm
pour diamètre de tube min.	52 mm
Pour rail avec largeur de fente (avec intervalle) max.	22 mm
Pour rail avec largeur de fente (avec intervalle) min.	18 mm
Qualité du matériau de la plaque	Polypropylène
Sans halogène	oui
Supplément matériau	acier inoxydable
Supplément surface	non traité
Surface	nu, traité
Type de montage	Rail profilé

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	Max. Couple de serrage	Réf.	Quantité	Plus petite unité de vente
BS-U1-K-12 A2	8 mm	12 mm	3 Nm	1186802	Pièce	50 Pièce
BS-U1-K-16 A2	12 mm	16 mm	3 Nm	1186809	Pièce	50 Pièce
BS-U1-K-22 A2	16 mm	22 mm	3 Nm	1186816	Pièce	50 Pièce
BS-U1-K-28 A2	22 mm	28 mm	3 Nm	1186822	Pièce	50 Pièce
BS-U1-K-34 A2	28 mm	34 mm	3 Nm	1186829	Pièce	50 Pièce
BS-U1-K-40 A2	34 mm	40 mm	3 Nm	1186836	Pièce	25 Pièce
BS-U1-K-46 A2	40 mm	46 mm	5 Nm	1186842	Pièce	25 Pièce
BS-U1-K-52 A2	46 mm	52 mm	5 Nm	1186849	Pièce	25 Pièce
BS-U1-K-58 A2	52 mm	58 mm	5 Nm	1186856	Pièce	25 Pièce
BS-U1-K-64 A2	58 mm	64 mm	5 Nm	1186862	Pièce	15 Pièce
BS-U1-K-70 A2	64 mm	70 mm	5 Nm	1186869	Pièce	15 Pièce
BS-U1-K-76 A2	70 mm	76 mm	5 Nm	1186876	Pièce	10 Pièce
