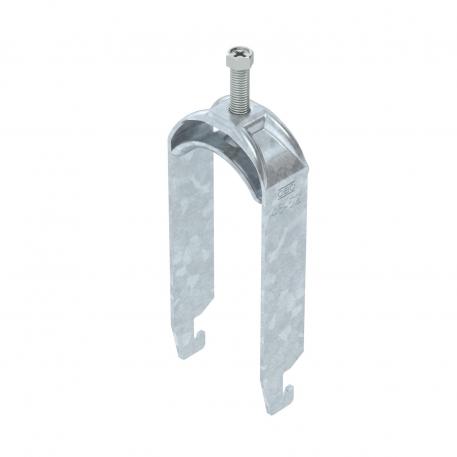

Bride de fixation 2056 pied U, double, plaque de pression en métal, FT
Réf. 1186550 | EAN 4012196850112
- Description du produit
-
Description du produit
Bride de fixation avec pied U, plaque de pression en métal avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal de 2 câbles individuels sur des rails profilés en C. Pour une ouverture de 18 – 22 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. Plusieurs câbles doivent être séparés par des plaques doubles. L’utilisation d’une contre-plaque est recommandée.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Avec contre-plaque non Avec patin de pression en plastique non Avec patin de pression métallique oui Dimension 46-52mm Épaisseur de tôle 2 mm Filetage M8 Longueur dimension extérieure 33 mm Maintien en fonction oui Matériau acier Matériau de la plaque Acier Max. Couple de serrage 5 Nm Nombre de câbles/tubes 2 Ouverture 10 mm Plage de serrage D max. 52 mm Plage de serrage D min. 46 mm pour diamètre de tube max. 52 mm pour diamètre de tube min. 46 mm Pour rail avec largeur de fente (avec intervalle) max. 22 mm Pour rail avec largeur de fente (avec intervalle) min. 18 mm Sans halogène oui Supplément matériau acier Supplément surface galvanisé à chaud Surface galvanisé à chaud par trempage Type de montage Rail profilé Dimensions
Cote A 25 mm Cote B 57 mm Cote C 33 mm Cote L 43 mm Cote t 2 mm Dimension G (mm) M8 Dimension H 141 mm Hauteur 141 mm Largeur 57 mm Longueur 25 mm - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique BS-U2-M-52 FT / 1186550 , 0.28MB , pdfCatalogue Fastening materials , 19.78MB , pdfDéclaration de conformité BS-U2-M-52 FT / 1186550 , 0.15MB , pdfInstructions de montage Bügelschelle U-Fuß Metall , 2.86MB , pdf
