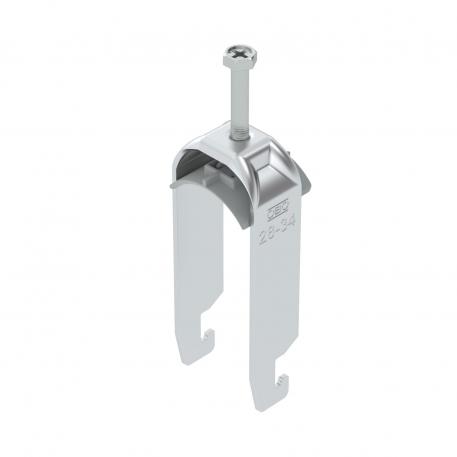

Bride de fixation 2056 pied U, double, plaque de pression en matière plastique, Al
Réf. 1186930 | EAN 4012196851942
- Description du produit
-
Description du produitBride de fixation avec pied U, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal de 2 câbles individuels sur des rails profilés en C. Pour une ouverture de 18 – 22 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. Plusieurs câbles doivent être séparés par des plaques doubles. L’utilisation d’une contre-plaque est recommandée.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Avec contre-plaque non Avec patin de pression en plastique oui Avec patin de pression métallique non Cote A 22,5 mm Cote B 39 mm Cote C 34 mm Cote L 47 mm Cote t 2 mm Dimension 28-34mm Dimension G (mm) M6 Dimension H 103 mm Épaisseur de tôle 2 mm Filetage M6 Hauteur 103 mm Largeur 39 mm Longueur 22,5 mm Longueur dimension extérieure 34 mm Matériau aluminium Matériau de la plaque Plastique Max. Couple de serrage 3 Nm Nombre de câbles/tubes 2 Ouverture 10 mm Plage de serrage D max. 34 mm Plage de serrage D min. 28 mm pour diamètre de tube max. 34 mm pour diamètre de tube min. 28 mm Pour rail avec largeur de fente (avec intervalle) max. 22 mm Pour rail avec largeur de fente (avec intervalle) min. 18 mm Qualité du matériau de la plaque Polypropylène Sans halogène oui Supplément matériau aluminium Supplément surface non traité Type de montage Rail profilé - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique BS-U2-K-34 ALU / 1186930 , 0.28MB , pdfCatalogue Fastening materials , 19.78MB , pdfDéclaration de conformité UE BS-U2-K-34 ALU / 1186930 , 0.15MB , pdfInstructions de montage Bügelschelle U-Fuß Kunststoff , 3.09MB , pdf
