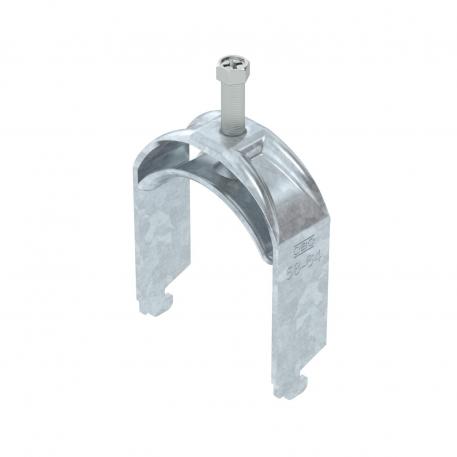

Bride de fixation 2056 pied N, simple, plaque de pression en métal, FT 58 | 64 | 5

Bride de fixation 2056 pied N, simple, plaque de pression en métal, FT

Réf. 1187056 | EAN 4012196852635

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

Max. Couple de serrage

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Bride de fixation avec pied N, plaque de pression en métal avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal d’1 câble individuel sur des rails profilés en C. Pour une ouverture de 11 – 12 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec contre-plaque	non
Avec patin de pression en plastique	non
Avec patin de pression métallique	oui
Cote A	25 mm
Cote B	70 mm
Cote C	33 mm
Cote L	43 mm
Cote t	2,5 mm
Dimension	58-64mm
Dimension G (mm)	M8
Dimension H	93 mm
Épaisseur de tôle	2,5 mm
Filetage	M8
Hauteur	93 mm
Largeur	70 mm
Longueur	25 mm
Longueur dimension extérieure	33 mm

Matériau	acier
Matériau de la plaque	Acier
Max. Couple de serrage	5 Nm
Nombre de câbles/tubes	1
Ouverture	10 mm
Plage de serrage D max.	64 mm
Plage de serrage D min.	58 mm
pour diamètre de tube max.	64 mm
pour diamètre de tube min.	58 mm
Pour rail avec largeur de fente (avec intervalle) max.	12 mm
Pour rail avec largeur de fente (avec intervalle) min.	11 mm
Sans halogène	oui
Supplément matériau	acier
Supplément surface	galvanisé à chaud
Surface	galvanisé à chaud par trempage
Type de montage	Rail profilé

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	Max. Couple de serrage	Réf.	Quantité	Plus petite unité de vente
BS-N1-M-12 FT	8 mm	12 mm	3 Nm	1187002	Pièce	100 Pièce
BS-N1-M-16 FT	12 mm	16 mm	3 Nm	1187008	Pièce	100 Pièce
BS-N1-M-22 FT	16 mm	22 mm	3 Nm	1187014	Pièce	100 Pièce
BS-N1-M-28 FT	22 mm	28 mm	3 Nm	1187020	Pièce	100 Pièce
BS-N1-M-34 FT	28 mm	34 mm	3 Nm	1187026	Pièce	100 Pièce
BS-N1-M-40 FT	34 mm	40 mm	3 Nm	1187032	Pièce	100 Pièce
BS-N1-M-46 FT	40 mm	46 mm	5 Nm	1187038	Pièce	100 Pièce
BS-N1-M-52 FT	46 mm	52 mm	5 Nm	1187044	Pièce	100 Pièce
BS-N1-M-58 FT	52 mm	58 mm	5 Nm	1187050	Pièce	100 Pièce
BS-N1-M-64 FT	58 mm	64 mm	5 Nm	1187056	Pièce	50 Pièce
BS-N1-M-70 FT	64 mm	70 mm	5 Nm	1187062	Pièce	50 Pièce
