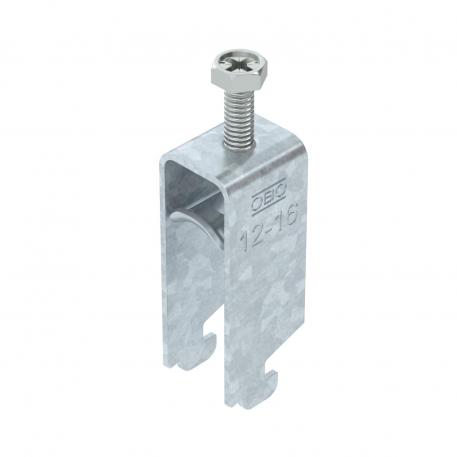

Bride de fixation 2056 pied N, double, plaque de pression en métal, FT
Réf. 1187009 | EAN 4012196852406
- Description du produit
-
Description du produitBride de fixation avec pied N, plaque de pression en métal avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal de 2 câbles individuels sur des rails profilés en C. Pour une ouverture de 11 – 12 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. Plusieurs câbles doivent être séparés par des plaques doubles. L’utilisation d’une contre-plaque est recommandée.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Avec contre-plaque non Avec patin de pression en plastique non Avec patin de pression métallique oui Cote A 22,5 mm Cote B 20 mm Cote C 28 mm Cote L 46 mm Cote t 1,5 mm Dimension 12-16mm Dimension G (mm) M6 Dimension H 60 mm Épaisseur de tôle 1,5 mm Filetage M8 Hauteur 60 mm Largeur 20 mm Longueur 22,5 mm Longueur dimension extérieure 28 mm Matériau acier Matériau de la plaque Acier Max. Couple de serrage 3 Nm Nombre de câbles/tubes 2 Ouverture 10 mm Plage de serrage D max. 16 mm Plage de serrage D min. 12 mm pour diamètre de tube max. 16 mm pour diamètre de tube min. 12 mm Pour rail avec largeur de fente (avec intervalle) max. 12 mm Pour rail avec largeur de fente (avec intervalle) min. 11 mm Sans halogène oui Supplément matériau acier Supplément surface galvanisé à chaud Surface galvanisé à chaud par trempage Type de montage Rail profilé - Tous les types
- Téléchargements
-
Fiche technique BS-N2-M-16 FT / 1187009 , 0.24MB , pdfCatalogue Fastening materials , 19.78MB , pdfDéclaration de conformité UE BS-N2-M-16 FT / 1187009 , 0.15MB , pdfInstructions de montage Bügelschellen N-Fuß Metall , 3.00MB , pdf
