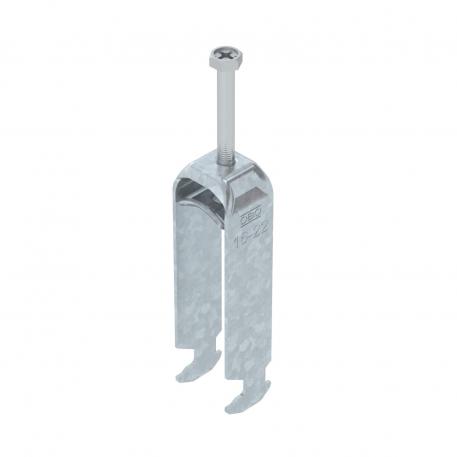

Bride de fixation 2056 pied H, triple, plaque de pression en métal, FT 16 | 22 | 3

Bride de fixation 2056 pied H, triple, plaque de pression en métal, FT

Réf. 1186018 | EAN 4012196848607

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

Max. Couple de serrage

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Bride de fixation avec pied H, plaque de pression en métal avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal de 3 câbles individuels sur des rails profilés en C. Pour une ouverture de 16 – 17 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. Plusieurs câbles doivent être séparés par des plaques doubles. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec contre-plaque	non
Avec patin de pression en plastique	non
Avec patin de pression métallique	oui
Cote A	22,5 mm
Cote B	27 mm
Cote C	28 mm
Cote L	58 mm
Cote t	1,5 mm
Dimension	16-22mm
Dimension G (mm)	M6
Dimension H	101 mm
Empreinte CO₂ (GWP) du berceau à la porte	0,1517 kg CO₂e / 1 Pièce
Épaisseur de tôle	1,5 mm
Filetage	M6
Hauteur	101 mm
Largeur	27 mm
Longueur	22,5 mm
Longueur dimension extérieure	28 mm

Maintien en fonction	oui
Matériau	acier
Matériau de la plaque	Acier
Max. Couple de serrage	3 Nm
Nombre de câbles/tubes	3
Ouverture	10 mm
Plage de serrage D max.	22 mm
Plage de serrage D min.	16 mm
pour diamètre de tube max.	22 mm
pour diamètre de tube min.	16 mm
Pour rail avec largeur de fente (avec intervalle) max.	17 mm
Pour rail avec largeur de fente (avec intervalle) min.	16 mm
Sans halogène	oui
Supplément matériau	acier
Supplément surface	galvanisé à chaud
Surface	galvanisé à chaud par trempage
Type de montage	Rail profilé

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	Max. Couple de serrage	Réf.	Quantité	Plus petite unité de vente
BS-H3-M-12 FT	8 mm	12 mm	3 Nm	1186004	Pièce	50 Pièce
BS-H3-M-16 FT	12 mm	16 mm	3 Nm	1186012	Pièce	50 Pièce
BS-H3-M-22 FT	16 mm	22 mm	3 Nm	1186018	Pièce	50 Pièce
BS-H3-M-28 FT	22 mm	28 mm	3 Nm	1186024	Pièce	50 Pièce
BS-H3-M-34 FT	28 mm	34 mm	3 Nm	1186031	Pièce	50 Pièce
BS-H3-M-40 FT	34 mm	40 mm	3 Nm	1186038	Pièce	50 Pièce
BS-H3-M-46 FT	40 mm	46 mm	5 Nm	1186044	Pièce	25 Pièce
