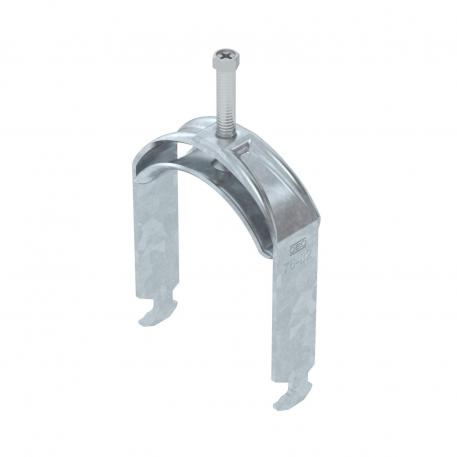

Bride de fixation 2056 pied H, simple, plaque de pression en métal, FT 76 | 82 | 5

Bride de fixation 2056 pied H, simple, plaque de pression en métal, FT

Réf. 1186082 | EAN 4012196848812

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

Max. Couple de serrage

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Bride de fixation avec pied H, plaque de pression en métal avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal d’1 câble individuel sur des rails profilés en C. Pour une ouverture de 16 – 17 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. La contre-plaque doit être commandée séparément

Caractéristiques techniques

Caractéristiques techniques

Avec contre-plaque	non
Avec patin de pression en plastique	non
Avec patin de pression métallique	oui
Cote A	25 mm
Cote B	88 mm
Cote C	37 mm
Cote L	55 mm
Cote t	2,5 mm
Dimension	76-82mm
Dimension G (mm)	M8
Dimension H	122 mm
Empreinte CO₂ (GWP) du berceau à la porte	0,5146 kg CO₂e / 1 Pièce
Épaisseur de tôle	2,5 mm
Filetage	M8
Hauteur	122 mm
Largeur	88 mm
Longueur	25 mm
Longueur dimension extérieure	37 mm

Maintien en fonction	oui
Matériau	acier
Matériau de la plaque	Acier
Max. Couple de serrage	5 Nm
Nombre de câbles/tubes	1
Ouverture	10 mm
Plage de serrage D max.	82 mm
Plage de serrage D min.	76 mm
pour diamètre de tube max.	82 mm
pour diamètre de tube min.	76 mm
Pour rail avec largeur de fente (avec intervalle) max.	17 mm
Pour rail avec largeur de fente (avec intervalle) min.	16 mm
Sans halogène	oui
Supplément matériau	acier
Supplément surface	galvanisé à chaud
Surface	galvanisé à chaud par trempage
Type de montage	Rail profilé

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	Max. Couple de serrage	Réf.	Quantité	Plus petite unité de vente
BS-H1-M-12 FT	8 mm	12 mm	3 Nm	1186002	Pièce	100 Pièce
BS-H1-M-16 FT	12 mm	16 mm	3 Nm	1186009	Pièce	100 Pièce
BS-H1-M-22 FT	16 mm	22 mm	3 Nm	1186016	Pièce	100 Pièce
BS-H1-M-28 FT	22 mm	28 mm	3 Nm	1186022	Pièce	100 Pièce
BS-H1-M-34 FT	28 mm	34 mm	3 Nm	1186029	Pièce	100 Pièce
BS-H1-M-40 FT	34 mm	40 mm	3 Nm	1186036	Pièce	100 Pièce
BS-H1-M-46 FT	40 mm	46 mm	5 Nm	1186042	Pièce	100 Pièce
BS-H1-M-52 FT	46 mm	52 mm	5 Nm	1186049	Pièce	100 Pièce
BS-H1-M-58 FT	52 mm	58 mm	5 Nm	1186056	Pièce	100 Pièce
BS-H1-M-64 FT	58 mm	64 mm	5 Nm	1186062	Pièce	100 Pièce
BS-H1-M-70 FT	64 mm	70 mm	5 Nm	1186069	Pièce	50 Pièce
BS-H1-M-76 FT	70 mm	76 mm	5 Nm	1186076	Pièce	25 Pièce
BS-H1-M-82 FT	76 mm	82 mm	5 Nm	1186082	Pièce	25 Pièce
BS-H1-M-90 FT	82 mm	90 mm	5 Nm	1186089	Pièce	25 Pièce
BS-H1-M-100 FT	90 mm	100 mm	5 Nm	1186097	Pièce	25 Pièce
