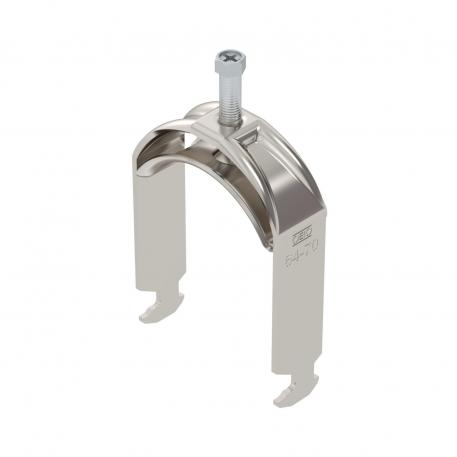

Bride de fixation 2056 pied H, simple, plaque de pression en métal, A2 64 | 70 | 5

Bride de fixation 2056 pied H, simple, plaque de pression en métal, A2

Réf. 1186169 | EAN 4012196849123

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

Max. Couple de serrage

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Bride de fixation avec pied H, plaque de pression en métal avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal d’1 câble individuel sur des rails profilés en C. Pour une ouverture de 16 – 17 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec contre-plaque	non
Avec patin de pression en plastique	non
Avec patin de pression métallique	oui
Cote A	25 mm
Cote B	76 mm
Cote C	33 mm
Cote L	43 mm
Cote t	2,5 mm
Dimension	64-70mm
Dimension G (mm)	M8
Dimension H	109 mm
Empreinte CO₂ (GWP) du berceau à la porte	1,127 kg CO₂e / 1 Pièce
Épaisseur de tôle	2,5 mm
Filetage	M8
Hauteur	109 mm
Largeur	76 mm
Longueur	25 mm
Longueur dimension extérieure	33 mm

Maintien en fonction	oui
Matériau	acier inoxydable 1.4301
Matériau de la plaque	acier inoxydable
Max. Couple de serrage	5 Nm
Nombre de câbles/tubes	1
Ouverture	10 mm
Plage de serrage D max.	70 mm
Plage de serrage D min.	64 mm
pour diamètre de tube max.	70 mm
pour diamètre de tube min.	64 mm
Pour rail avec largeur de fente (avec intervalle) max.	17 mm
Pour rail avec largeur de fente (avec intervalle) min.	16 mm
Qualité du matériau de la plaque	Acier inoxydable 304 (1.4301)
Sans halogène	oui
Supplément matériau	acier inoxydable
Supplément surface	non traité
Surface	nu, traité
Type de montage	Rail profilé

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	Max. Couple de serrage	Réf.	Quantité	Plus petite unité de vente
BS-H1-M-12 A2	8 mm	12 mm	3 Nm	1186102	Pièce	50 Pièce
BS-H1-M-16 A2	12 mm	16 mm	3 Nm	1186109	Pièce	50 Pièce
BS-H1-M-22 A2	16 mm	22 mm	3 Nm	1186116	Pièce	50 Pièce
BS-H1-M-28 A2	22 mm	28 mm	3 Nm	1186122	Pièce	25 Pièce
BS-H1-M-34 A2	28 mm	34 mm	3 Nm	1186129	Pièce	25 Pièce
BS-H1-M-40 A2	34 mm	40 mm	3 Nm	1186136	Pièce	25 Pièce
BS-H1-M-46 A2	40 mm	46 mm	5 Nm	1186142	Pièce	25 Pièce
BS-H1-M-52 A2	46 mm	52 mm	5 Nm	1186149	Pièce	25 Pièce
BS-H1-M-58 A2	52 mm	58 mm	5 Nm	1186156	Pièce	15 Pièce
BS-H1-M-64 A2	58 mm	64 mm	5 Nm	1186162	Pièce	15 Pièce
BS-H1-M-70 A2	64 mm	70 mm	5 Nm	1186169	Pièce	15 Pièce
BS-H1-M-76 A2	70 mm	76 mm	5 Nm	1186176	Pièce	10 Pièce
