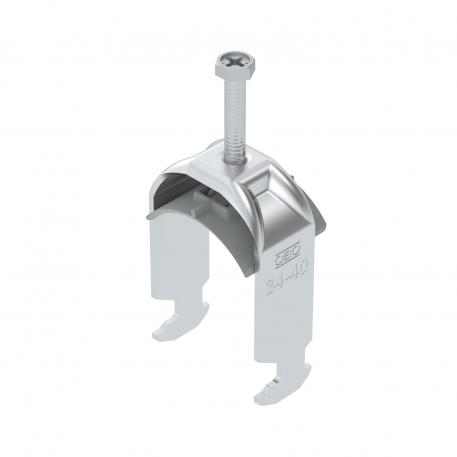

Bride de fixation 2056 pied H, simple, plaque de pression en matière plastique, Al 34 | 40 | 2

Bride de fixation 2056 pied H, simple, plaque de pression en matière plastique, Al

Réf. 1186436 | EAN 4012196848324

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

Max. Couple de serrage	2 Nm

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Bride de fixation avec pied H, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal d’1 câble individuel sur des rails profilés en C. Pour une ouverture de 16 – 17 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec contre-plaque	non
Avec patin de pression en plastique	oui
Cote A	22,5 mm
Cote B	45 mm
Cote C	34 mm
Cote L	47 mm
Cote t	2 mm
Dimension	34-40mm
Dimension G (mm)	M6
Dimension H	74 mm
Empreinte CO₂ (GWP) du berceau à la porte	0,337 kg CO₂e / 1 Pièce
Épaisseur de tôle	2 mm
Filetage	M6
Hauteur	74 mm
Largeur	45 mm
Longueur	22,5 mm
Longueur dimension extérieure	34 mm

Matériau	aluminium
Matériau de la plaque	Plastique
Max. Couple de serrage	2 Nm
Nombre de câbles/tubes	1
Ouverture	10 mm
Plage de serrage D max.	40 mm
Plage de serrage D min.	34 mm
pour diamètre de tube max.	40 mm
pour diamètre de tube min.	34 mm
Pour rail avec largeur de fente (avec intervalle) max.	17 mm
Pour rail avec largeur de fente (avec intervalle) min.	16 mm
Qualité du matériau de la plaque	Polypropylène
Sans halogène	oui
Supplément matériau	aluminium
Supplément surface	non traité
Type de montage	Rail profilé

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	Max. Couple de serrage	Réf.	Quantité	Plus petite unité de vente
BS-H1-K-12 ALU	8 mm	12 mm	2 Nm	1186402	Pièce	100 Pièce
BS-H1-K-16 ALU	12 mm	16 mm	2 Nm	1186409	Pièce	100 Pièce
BS-H1-K-22 ALU	16 mm	22 mm	2 Nm	1186416	Pièce	100 Pièce
BS-H1-K-28 ALU	22 mm	28 mm	2 Nm	1186422	Pièce	100 Pièce
BS-H1-K-34 ALU	28 mm	34 mm	2 Nm	1186429	Pièce	100 Pièce
BS-H1-K-40 ALU	34 mm	40 mm	2 Nm	1186436	Pièce	100 Pièce
BS-H1-K-46 ALU	40 mm	46 mm	2 Nm	1186442	Pièce	100 Pièce
BS-H1-K-52 ALU	46 mm	52 mm	2 Nm	1186449	Pièce	100 Pièce
BS-H1-K-58 ALU	52 mm	58 mm	2 Nm	1186456	Pièce	50 Pièce
BS-H1-K-64 ALU	58 mm	64 mm	2 Nm	1186462	Pièce	50 Pièce
BS-H1-K-70 ALU	64 mm	70 mm	2 Nm	1186469	Pièce	50 Pièce
BS-H1-K-76 ALU	70 mm	76 mm	2 Nm	1186476	Pièce	25 Pièce
