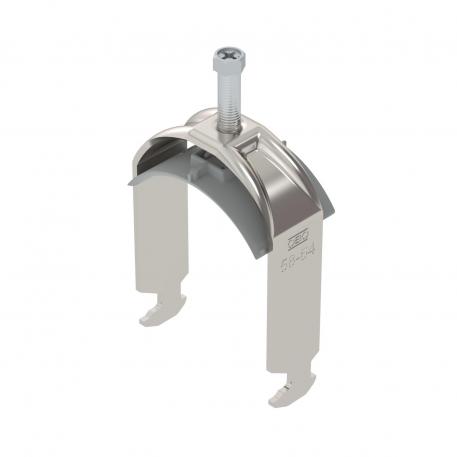

Bride de fixation 2056 pied H, simple, plaque de pression en matière plastique, A2 58 | 64 | 5

Bride de fixation 2056 pied H, simple, plaque de pression en matière plastique, A2

Réf. 1186362 | EAN 4012196847983

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

Max. Couple de serrage

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Bride de fixation avec pied H, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal d’1 câble individuel sur des rails profilés en C. Pour une ouverture de 16 – 17 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec contre-plaque	non
Avec patin de pression en plastique	oui
Cote A	25 mm
Cote B	70 mm
Cote C	40 mm
Cote L	45 mm
Cote t	2,5 mm
Dimension	58-64mm
Dimension G (mm)	M8
Dimension H	102 mm
Empreinte CO₂ (GWP) du berceau à la porte	0,905 kg CO₂e / 1 Pièce
Épaisseur de tôle	2,5 mm
Filetage	M8
Hauteur	102 mm
Largeur	70 mm
Longueur	25 mm
Longueur dimension extérieure	40 mm

Matériau	acier inoxydable 1.4301
Matériau de la plaque	Plastique
Max. Couple de serrage	5 Nm
Nombre de câbles/tubes	1
Ouverture	10 mm
Plage de serrage D max.	64 mm
Plage de serrage D min.	58 mm
pour diamètre de tube max.	64 mm
pour diamètre de tube min.	58 mm
Pour rail avec largeur de fente (avec intervalle) max.	17 mm
Pour rail avec largeur de fente (avec intervalle) min.	16 mm
Qualité du matériau de la plaque	Polypropylène
Sans halogène	oui
Supplément matériau	acier inoxydable
Supplément surface	non traité
Surface	nu, traité
Type de montage	Rail profilé

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	Max. Couple de serrage	Réf.	Quantité	Plus petite unité de vente
BS-H1-K-12 A2	8 mm	12 mm	3 Nm	1186302	Pièce	50 Pièce
BS-H1-K-16 A2	12 mm	16 mm	3 Nm	1186309	Pièce	50 Pièce
BS-H1-K-22 A2	16 mm	22 mm	3 Nm	1186316	Pièce	50 Pièce
BS-H1-K-28 A2	22 mm	28 mm	3 Nm	1186322	Pièce	50 Pièce
BS-H1-K-34 A2	28 mm	34 mm	3 Nm	1186329	Pièce	50 Pièce
BS-H1-K-40 A2	34 mm	40 mm	3 Nm	1186336	Pièce	25 Pièce
BS-H1-K-46 A2	40 mm	46 mm	5 Nm	1186342	Pièce	25 Pièce
BS-H1-K-52 A2	46 mm	52 mm	5 Nm	1186349	Pièce	25 Pièce
BS-H1-K-58 A2	52 mm	58 mm	5 Nm	1186356	Pièce	25 Pièce
BS-H1-K-64 A2	58 mm	64 mm	5 Nm	1186362	Pièce	15 Pièce
BS-H1-K-70 A2	64 mm	70 mm	5 Nm	1186369	Pièce	15 Pièce
BS-H1-K-76 A2	70 mm	76 mm	5 Nm	1186376	Pièce	10 Pièce
