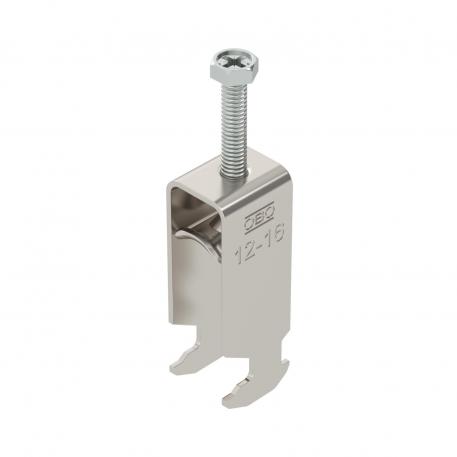

Bride de fixation 2056 pied H, double, plaque de pression en métal, A2 12 | 16 | 3

Bride de fixation 2056 pied H, double, plaque de pression en métal, A2

Réf. 1186110 | EAN 4012196848898

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

Max. Couple de serrage

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Bride de fixation avec embase à tête de marteau, plaque de pression en métal avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal de 2 câbles individuels sur des rails profilés en C. Pour une ouverture de 16 – 17 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. Plusieurs câbles doivent être séparés par des plaques doubles. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec contre-plaque	non
Avec patin de pression en plastique	non
Avec patin de pression métallique	oui
Cote A	22,5 mm
Cote B	20 mm
Cote C	28 mm
Cote L	46 mm
Cote t	1,5 mm
Dimension	12-16mm
Dimension G (mm)	M6
Dimension H	63 mm
Épaisseur de tôle	1,5 mm
Filetage	M6
Hauteur	63 mm
Largeur	20 mm
Longueur	22,5 mm
Longueur dimension extérieure	28 mm

Matériau	acier inoxydable 1.4301
Matériau de la plaque	acier inoxydable
Max. Couple de serrage	3 Nm
Nombre de câbles/tubes	2
Ouverture	10 mm
Plage de serrage D max.	16 mm
Plage de serrage D min.	12 mm
pour diamètre de tube max.	16 mm
pour diamètre de tube min.	12 mm
Pour rail avec largeur de fente (avec intervalle) max.	17 mm
Pour rail avec largeur de fente (avec intervalle) min.	16 mm
Qualité du matériau de la plaque	Acier inoxydable 304 (1.4301)
Sans halogène	oui
Supplément matériau	acier inoxydable
Supplément surface	non traité
Surface	nu, traité
Type de montage	Rail profilé

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	Max. Couple de serrage	Réf.	Quantité	Plus petite unité de vente
BS-H2-M-12 A2	8 mm	12 mm	3 Nm	1186103	Pièce	50 Pièce
BS-H2-M-16 A2	12 mm	16 mm	3 Nm	1186110	Pièce	50 Pièce
BS-H2-M-22 A2	16 mm	22 mm	3 Nm	1186117	Pièce	50 Pièce
BS-H2-M-28 A2	22 mm	28 mm	3 Nm	1186123	Pièce	50 Pièce
BS-H2-M-34 A2	28 mm	34 mm	3 Nm	1186130	Pièce	50 Pièce
BS-H2-M-40 A2	34 mm	40 mm	3 Nm	1186137	Pièce	25 Pièce
BS-H2-M-46 A2	40 mm	46 mm	5 Nm	1186143	Pièce	25 Pièce
BS-H2-M-52 A2	46 mm	52 mm	5 Nm	1186150	Pièce	25 Pièce
BS-H2-M-58 A2	52 mm	58 mm	5 Nm	1186157	Pièce	25 Pièce
BS-H2-M-64 A2	58 mm	64 mm	5 Nm	1186163	Pièce	15 Pièce
