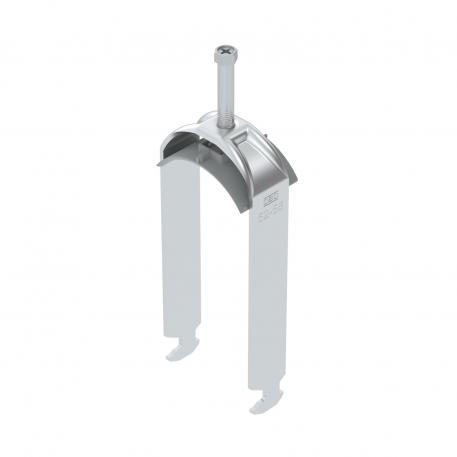

Bride de fixation 2056 pied H, double, plaque de pression en matière plastique, Al 52 | 58 | 2

Bride de fixation 2056 pied H, double, plaque de pression en matière plastique, Al

Réf. 1186457 | EAN 4012196848454

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

Max. Couple de serrage	2 Nm

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Bride de fixation avec pied H, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal de 2 câbles individuels sur des rails profilés en C. Pour une ouverture de 16 – 17 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. Plusieurs câbles doivent être séparés par des plaques doubles. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec contre-plaque	non
Avec patin de pression en plastique	oui
Cote A	25 mm
Cote B	64 mm
Cote C	40 mm
Cote L	58 mm
Cote t	2,5 mm
Dimension	52-58mm
Dimension G (mm)	M8
Dimension H	159 mm
Empreinte CO₂ (GWP) du berceau à la porte	0,902 kg CO₂e / 1 Pièce
Épaisseur de tôle	2,5 mm
Filetage	M8
Hauteur	159 mm
Largeur	64 mm
Longueur	25 mm
Longueur dimension extérieure	40 mm

Matériau	aluminium
Matériau de la plaque	Plastique
Max. Couple de serrage	2 Nm
Nombre de câbles/tubes	2
Ouverture	10 mm
Plage de serrage D max.	58 mm
Plage de serrage D min.	52 mm
pour diamètre de tube max.	58 mm
pour diamètre de tube min.	52 mm
Pour rail avec largeur de fente (avec intervalle) max.	17 mm
Pour rail avec largeur de fente (avec intervalle) min.	16 mm
Qualité du matériau de la plaque	Polypropylène
Sans halogène	oui
Supplément matériau	aluminium
Supplément surface	non traité
Type de montage	Rail profilé

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	Max. Couple de serrage	Réf.	Quantité	Plus petite unité de vente
BS-H2-K-12 ALU	8 mm	12 mm	2 Nm	1186403	Pièce	50 Pièce
BS-H2-K-16 ALU	12 mm	16 mm	2 Nm	1186410	Pièce	50 Pièce
BS-H2-K-22 ALU	16 mm	22 mm	2 Nm	1186417	Pièce	50 Pièce
BS-H2-K-28 ALU	22 mm	28 mm	2 Nm	1186423	Pièce	50 Pièce
BS-H2-K-34 ALU	28 mm	34 mm	2 Nm	1186430	Pièce	50 Pièce
BS-H2-K-40 ALU	34 mm	40 mm	2 Nm	1186437	Pièce	50 Pièce
BS-H2-K-46 ALU	40 mm	46 mm	2 Nm	1186443	Pièce	50 Pièce
BS-H2-K-52 ALU	46 mm	52 mm	2 Nm	1186450	Pièce	50 Pièce
BS-H2-K-58 ALU	52 mm	58 mm	2 Nm	1186457	Pièce	50 Pièce
