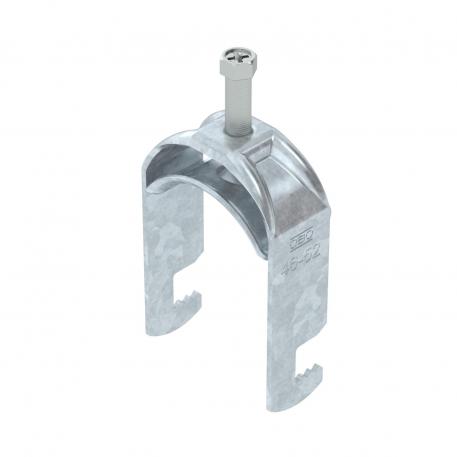

Bride de fixation 2056 pied F, simple, plaque de pression en métal, FT 46 | 52 | 5

Bride de fixation 2056 pied F, simple, plaque de pression en métal, FT

Réf. 1187444 | EAN 4012196853496

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

Max. Couple de serrage

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Bride de fixation avec pied F, plaque de pression en métal avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal d’1 câble individuel sur des fers plats. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec contre-plaque	non
Avec patin de pression métallique	oui
Cote A	25 mm
Cote B	57 mm
Cote C	33 mm
Cote L	43 mm
Cote t	2 mm
Dimension	46-52mm
Dimension G (mm)	M8
Dimension H	90 mm
Épaisseur de tôle	2 mm
Filetage	M8
Hauteur	90 mm
Largeur	57 mm
Longueur	25 mm

Longueur dimension extérieure	33 mm
Matériau	acier
Matériau de la plaque	Acier
Max. Couple de serrage	5 Nm
Nombre de câbles/tubes	1
Ouverture	10 mm
Plage de serrage D max.	52 mm
Plage de serrage D min.	46 mm
pour diamètre de tube max.	52 mm
pour diamètre de tube min.	46 mm
Sans halogène	oui
Supplément matériau	acier
Supplément surface	galvanisé à chaud
Surface	galvanisé à chaud par trempage
Type de montage	Profilé plat

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	Max. Couple de serrage	Réf.	Quantité	Plus petite unité de vente
BS-F1-M-12 FT	8 mm	12 mm	3 Nm	1187402	Pièce	100 Pièce
BS-F1-M-16 FT	12 mm	16 mm	3 Nm	1187408	Pièce	100 Pièce
BS-F1-M-22 FT	16 mm	22 mm	3 Nm	1187414	Pièce	100 Pièce
BS-F1-M-28 FT	22 mm	28 mm	3 Nm	1187420	Pièce	100 Pièce
BS-F1-M-34 FT	28 mm	34 mm	3 Nm	1187426	Pièce	100 Pièce
BS-F1-M-40 FT	34 mm	40 mm	3 Nm	1187432	Pièce	100 Pièce
BS-F1-M-46 FT	40 mm	46 mm	5 Nm	1187438	Pièce	100 Pièce
BS-F1-M-52 FT	46 mm	52 mm	5 Nm	1187444	Pièce	100 Pièce
BS-F1-M-58 FT	52 mm	58 mm	5 Nm	1187450	Pièce	50 Pièce
BS-F1-M-64 FT	58 mm	64 mm	5 Nm	1187456	Pièce	50 Pièce
