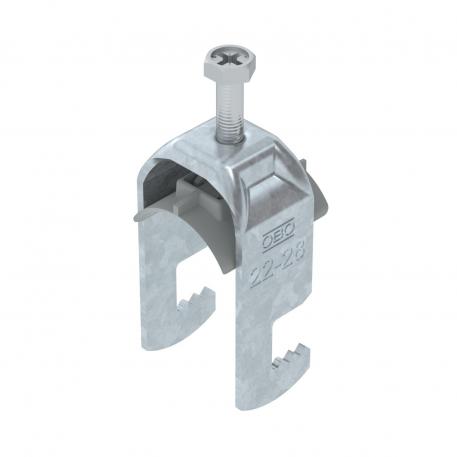

Bride de fixation 2056 pied F, simple, plaque de pression en matière plastique, FT 22 | 28 | 3

Bride de fixation 2056 pied F, simple, plaque de pression en matière plastique, FT

Réf. 1187620 | EAN 4012196854080

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

Max. Couple de serrage

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Bride de fixation avec pied F, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal d’1 câble individuel sur des fers plats. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec contre-plaque	non
Avec patin de pression en plastique	oui
Cote A	22,5 mm
Cote B	33 mm
Cote C	34 mm
Cote L	35 mm
Cote t	2 mm
Dimension	22-28mm
Dimension G (mm)	M6
Dimension H	64 mm
Empreinte CO₂ (GWP) du berceau à la porte	0,12 kg CO₂e / 1 Pièce
Épaisseur de tôle	2 mm
Filetage	M6
Hauteur	64 mm
Largeur	33 mm
Longueur	22,5 mm

Longueur dimension extérieure	34 mm
Matériau	acier
Matériau de la plaque	Plastique
Max. Couple de serrage	3 Nm
Nombre de câbles/tubes	1
Ouverture	10 mm
Plage de serrage D max.	28 mm
Plage de serrage D min.	22 mm
pour diamètre de tube max.	28 mm
pour diamètre de tube min.	22 mm
Qualité du matériau de la plaque	Polypropylène
Sans halogène	oui
Supplément matériau	acier
Supplément surface	galvanisé à chaud
Surface	galvanisé à chaud par trempage
Type de montage	Profilé plat

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	Max. Couple de serrage	Réf.	Quantité	Plus petite unité de vente
BS-F1-K-12 FT	8 mm	12 mm	3 Nm	1187602	Pièce	100 Pièce
BS-F1-K-16 FT	12 mm	16 mm	3 Nm	1187608	Pièce	100 Pièce
BS-F1-K-22 FT	16 mm	22 mm	3 Nm	1187614	Pièce	100 Pièce
BS-F1-K-28 FT	22 mm	28 mm	3 Nm	1187620	Pièce	100 Pièce
BS-F1-K-34 FT	28 mm	34 mm	3 Nm	1187626	Pièce	100 Pièce
BS-F1-K-40 FT	34 mm	40 mm	3 Nm	1187632	Pièce	100 Pièce
BS-F1-K-46 FT	40 mm	46 mm	5 Nm	1187638	Pièce	100 Pièce
BS-F1-K-52 FT	46 mm	52 mm	5 Nm	1187644	Pièce	100 Pièce
BS-F1-K-58 FT	52 mm	58 mm	5 Nm	1187650	Pièce	50 Pièce
BS-F1-K-64 FT	58 mm	64 mm	5 Nm	1187656	Pièce	50 Pièce
