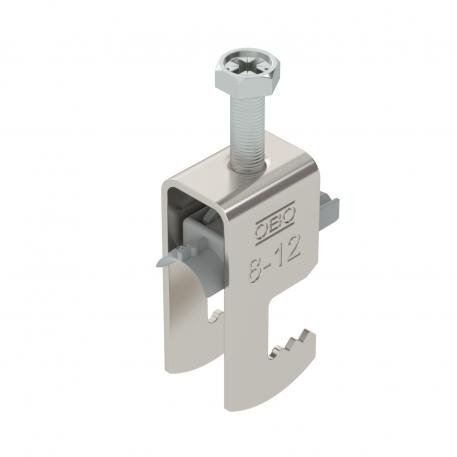

Bride de fixation 2056 pied F, simple, plaque de pression en matière plastique, A2
Réf. 1188261 | EAN 4012197416263
- Description du produit
-
Description du produitBride de fixation avec pied F, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal d’1 câble individuel sur des fers plats. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Avec patin de pression en plastique oui Cote A 22,5 mm Cote B 17 mm Cote C 34 mm Cote L 35 mm Cote t 1,5 mm Dimension 8-12mm Dimension G (mm) M6 Dimension H 47 mm Épaisseur de tôle 1,5 mm Filetage M6 Hauteur 47 mm Largeur 17 mm Longueur 22,5 mm Longueur dimension extérieure 34 mm Matériau acier inoxydable 1.4301 Max. Couple de serrage 3 Nm Nombre de câbles/tubes 1 Ouverture 10 mm Plage de serrage D max. 12 mm Plage de serrage D min. 8 mm pour diamètre de tube max. 12 mm pour diamètre de tube min. 8 mm Sans halogène oui Supplément matériau acier inoxydable Supplément surface non traité Surface nu, traité Type de montage Profilé plat - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique BS-F1-K-12 A2 / 1188261 , 0.21MB , pdfCatalogue Fastening materials , 19.78MB , pdfDéclaration de conformité UE BS-F1-K-12 A2 / 1188261 , 0.13MB , pdfDéclaration de conformité du Royaume-Uni BS-F1-K-12 A2 / 1188261 , 0.09MB , pdfInstructions de montage Clamp clip F foot, plastic , 2.74MB , pdf
