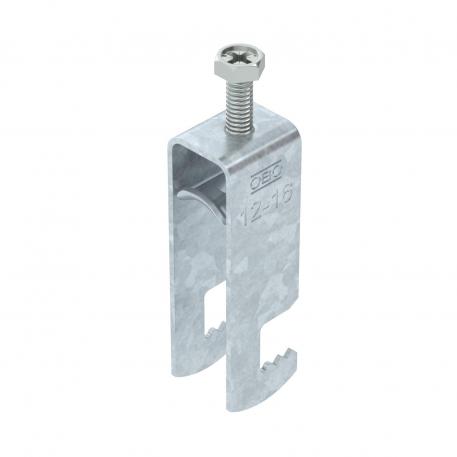

Bride de fixation 2056 pied F, double, plaque de pression en métal, FT
Réf. 1187409 | EAN 4012196853540
- Description du produit
-
Description du produit
Bride de fixation avec pied F, plaque de pression en métal avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal de 2 câbles individuels sur des fers plats. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. Plusieurs câbles doivent être séparés par des plaques doubles. L’utilisation d’une contre-plaque est recommandée.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Avec contre-plaque non Avec patin de pression métallique oui Dimension 12-16mm Épaisseur de tôle 1,5 mm Filetage M6 Longueur dimension extérieure 28 mm Matériau acier Matériau de la plaque Acier Max. Couple de serrage 3 Nm Nombre de câbles/tubes 2 Ouverture 10 mm Plage de serrage D max. 16 mm Plage de serrage D min. 12 mm pour diamètre de tube max. 16 mm pour diamètre de tube min. 12 mm Sans halogène oui Supplément matériau acier Supplément surface galvanisé à chaud Surface galvanisé à chaud par trempage Type de montage Profilé plat Dimensions
Cote A 22,5 mm Cote B 20 mm Cote C 28 mm Cote L 34 mm Cote t 1,5 mm Dimension G (mm) M6 Dimension H 72 mm Hauteur 72 mm Largeur 20 mm Longueur 22,5 mm - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique BS-F2-M-16 FT / 1187409 , 0.22MB , pdfCatalogue Fastening materials , 19.78MB , pdfInstructions de montage Bügelschelle F-Fuß Metall , 2.98MB , pdf
