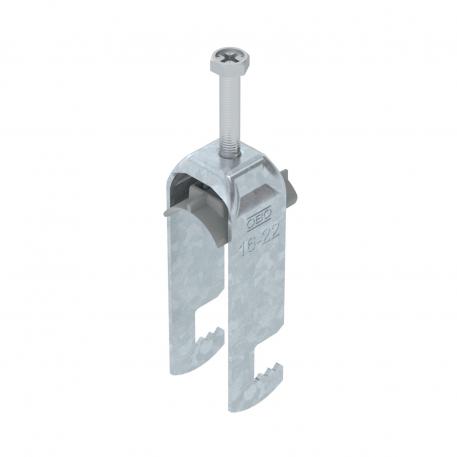

Bride de fixation 2056 pied F, double, plaque de pression en matière plastique, FT
Réf. 1187615 | EAN 4012196854202
- Description du produit
-
Description du produitBride de fixation avec pied F, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal de 2 câbles individuels sur des fers plats. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. Plusieurs câbles doivent être séparés par des plaques doubles. L’utilisation d’une contre-plaque est recommandée.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Avec contre-plaque non Avec patin de pression en plastique oui Cote A 22,5 mm Cote B 27 mm Cote C 34 mm Cote L 47 mm Cote t 1,5 mm Dimension 16-22mm Dimension G (mm) M6 Dimension H 85 mm Empreinte CO₂ (GWP) du berceau à la porte 0,154 kg CO₂e / 1 Pièce Épaisseur de tôle 1,5 mm Filetage M6 Hauteur 85 mm Largeur 27 mm Longueur 22,5 mm Longueur dimension extérieure 34 mm Matériau acier Matériau de la plaque Plastique Max. Couple de serrage 3 Nm Nombre de câbles/tubes 2 Ouverture 10 mm Plage de serrage D max. 22 mm Plage de serrage D min. 16 mm pour diamètre de tube max. 22 mm pour diamètre de tube min. 16 mm Qualité du matériau de la plaque Polypropylène Sans halogène oui Supplément matériau acier Supplément surface galvanisé à chaud Surface galvanisé à chaud par trempage Type de montage Profilé plat - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique BS-F2-K-22 FT / 1187615 , 0.17MB , pdfREACH Déclaration de conformité BS-F2-K-22 FT / 1187615 , 0.12MB , pdfRoHS Déclaration de conformité BS-F2-K-22 FT / 1187615 , 0.12MB , pdfInstructions de montage Bügelschelle F-Fuß Kunststoff , 2.74MB , pdf
