Boîtier de sol UDHOME GES9-3

Réf. 7427470 | EAN 4012196149094

7427470 / UD GES9-3 7011
5 mm
gris fer ; RAL 7011
Description du produit
Description du produit

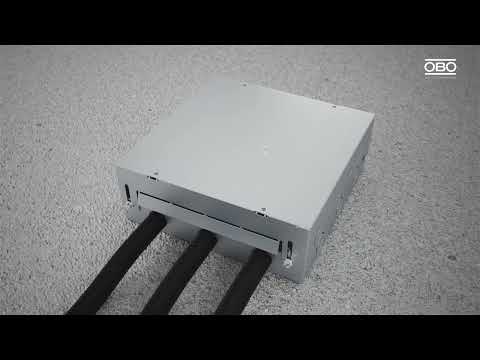

Unité de montage carrée avec sortie de cordon destinée à être utilisée dans des planchers creux et des chapes traités à sec comprenant un boîtier de montage, un boîtier de sol GES9-3 (couleur gris fer ; RAL 7011) et deux supports universels UT4. Boîtier de montage avec ouvertures d'insertion prédécoupées pour canalisations (M25), réglage sur le rebord supérieur de la chape. Le boîtier de montage est livré fermé avec un couvercle plein. Le boîtier de sol peut être inséré dans l'ouverture d'installation résultante après les travaux de chape. Évidement dans le couvercle rabattable du boîtier de sol 3, 5, 8 ou 10 mm.
La profondeur d'encastrement minimale est de 72 mm revêtement de sol incl., la plage de réglage + 30 mm.

  • Communautés Européennes, déclaration de conformité CE selon les directives CE
Caractéristiques techniques

Caractéristiques techniques

Coloris gris fer ; RAL 7011
Épaisseur du revêtement de sol 5 mm
Hauteur de chape max. 100 mm
Hauteur de chape min. 80 mm
Indice de protection (IP) en utilisation IP20
Indice de protection (IP) hors utilisation IP40
Indice de protection code IK IK08
Matériau polyamide
Mécanisme d'ouverture Glissière de verrouillage
Modèle Sortie de câble Sortie de cordon pivotante
Profondeur de montage 80 mm
Tous les types

Tous les types

Type Épaisseur du revêtement de sol Coloris Réf. Quantité Plus petite unité de vente
UD GES9-3 7011 5 mm gris fer ; RAL 7011 7427470
1 Pièce
Téléchargements

Télécharger

Déclaration de conformité UE UD GES9-3 7011 / 7427470 , 0.17MB , pdf
Télécharger

UD GES9-3 7011 / 7427470
Télécharger
