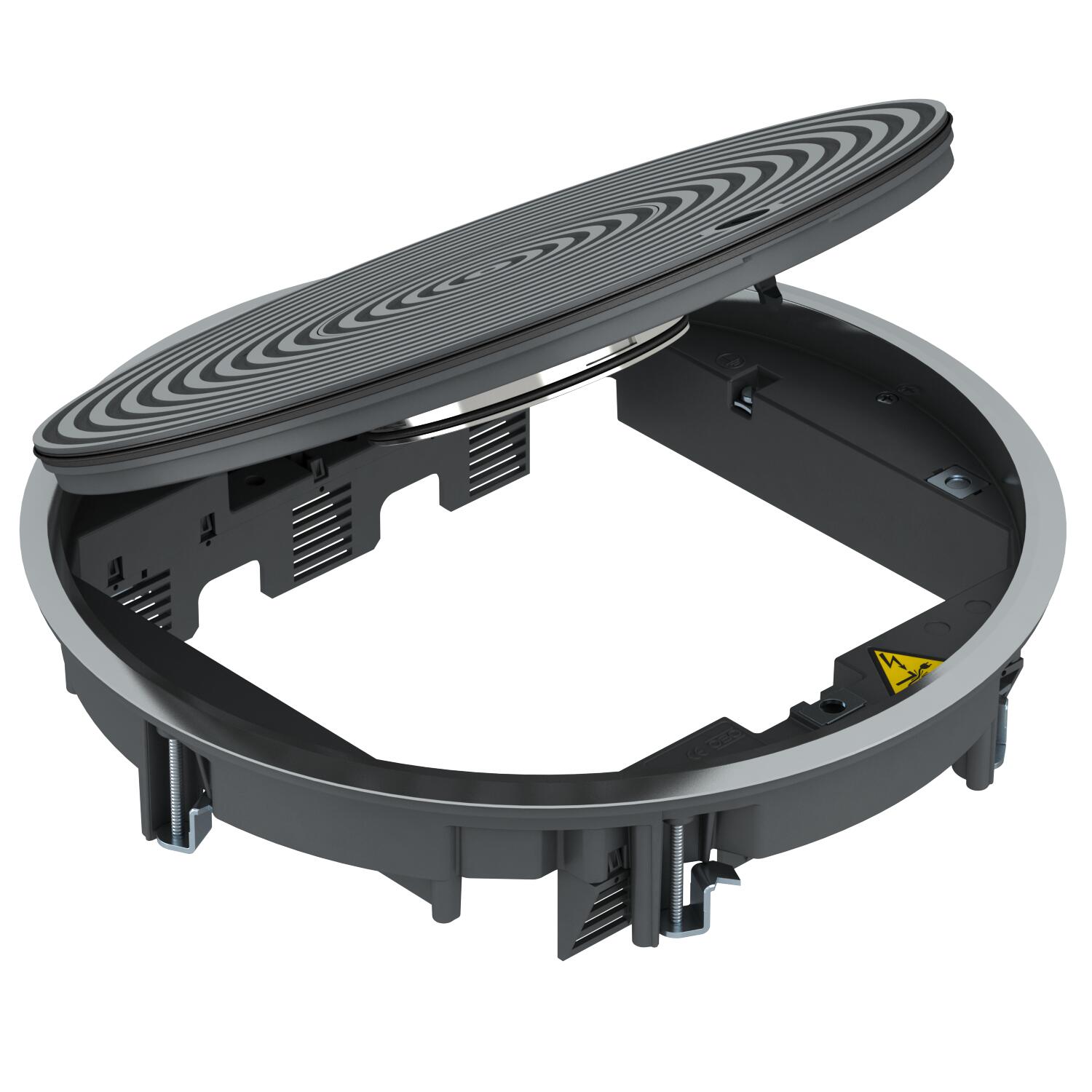

Boîtier de sol GRAF9 Universel, nettoyé à l'eau avec couvercle structuré

Réf. 7405750 | EAN 4012195866992

R9
Description du produit

Description du produit

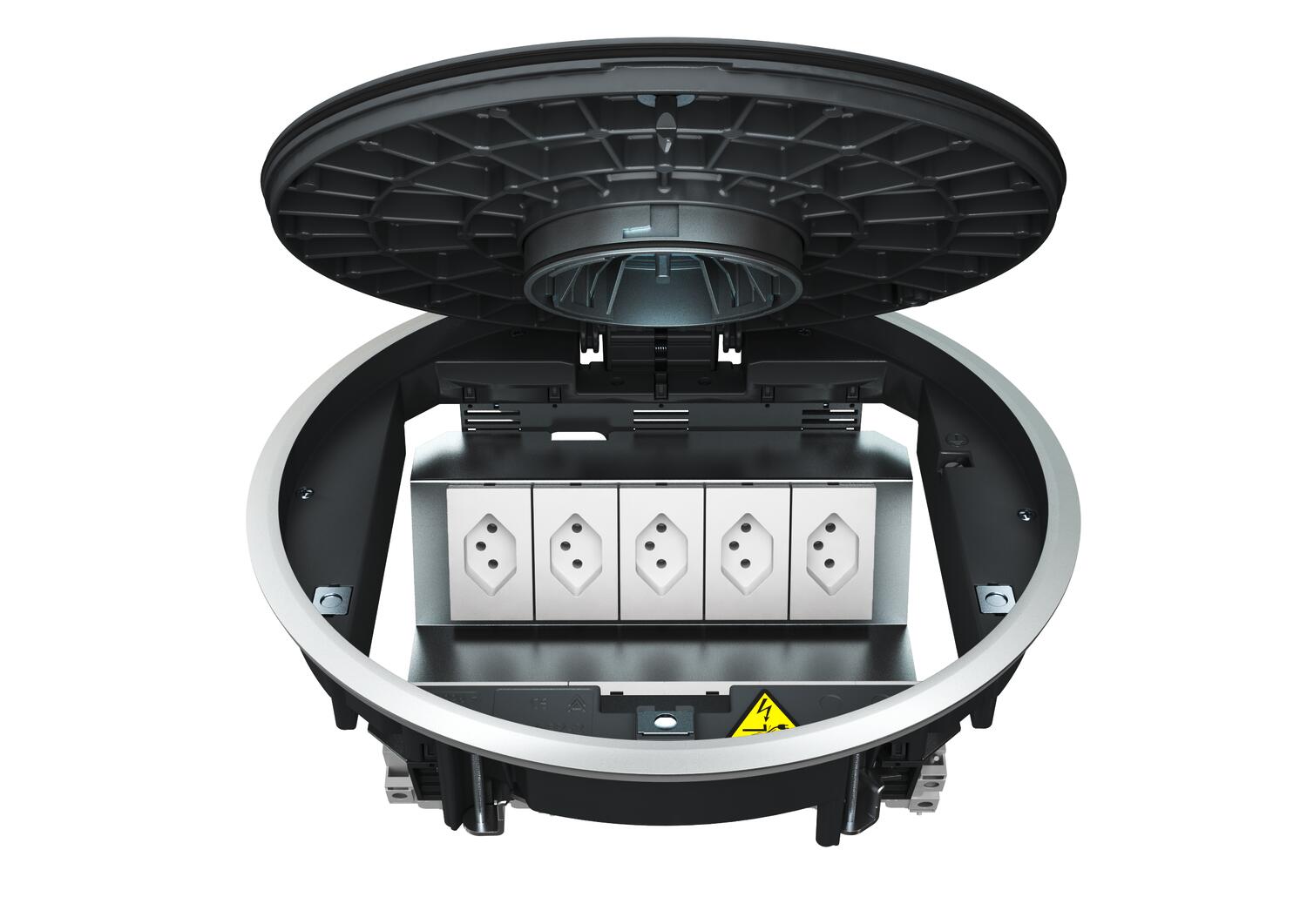

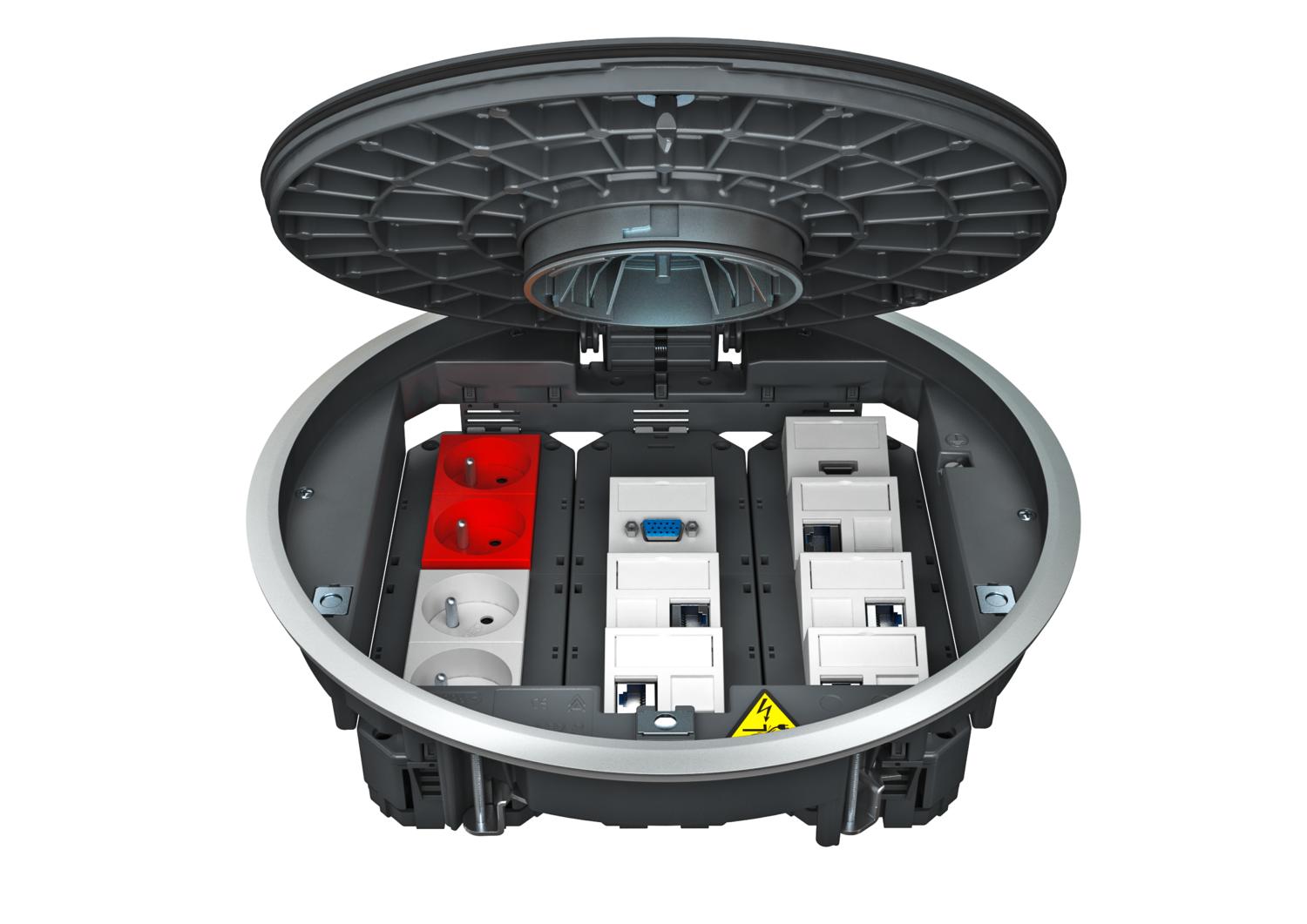

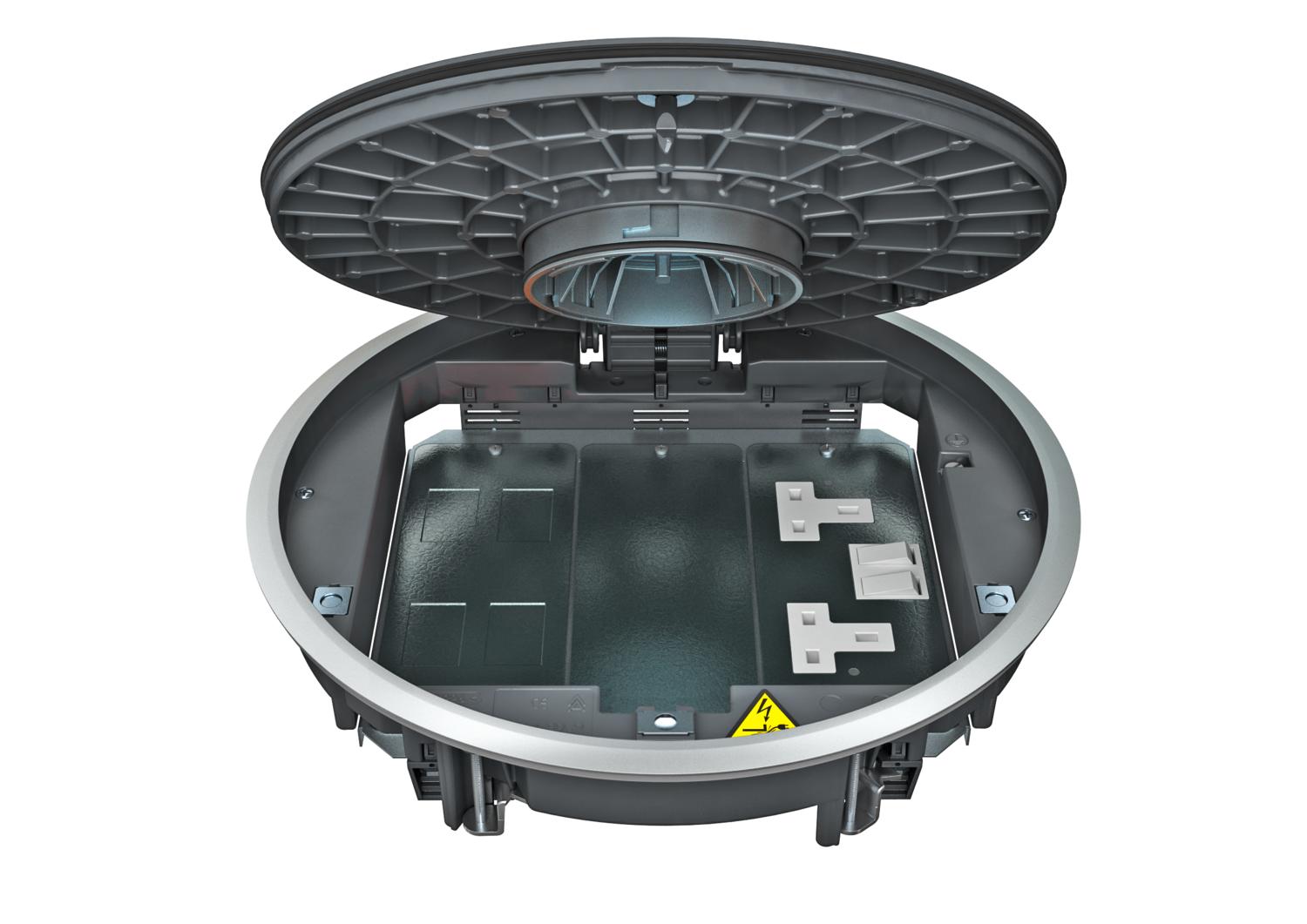

Boîtier de sol avec tube pour sols nettoyés à l'eau pour 12 appareillages individuels Modul 45 au maximum dans 3 supports universels UT4, insertion dans les systèmes de goulottes et dans les faux planchers à l'intérieur.
Boîtier de sol avec tube pour sols nettoyés à l'eau à 3 compartiments, pour l'installation des support de montages MT9. Il est possible d'installer 3 plaques de recouvrement de forme APMT5.
  • Association pour l'electrotechnique, électronique, informatique e.V., Allemagne
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
Caractéristiques techniques

Caractéristiques techniques

Avec évidement pour l'insertion du revêtement de sol non
Cadre de protection du revêtement de sol oui
Charge verticale, grande surface jusqu'à 10 000 N
Charge verticale, petite surface jusqu'à 3 000 N
Coloris noir graphite ; RAL 9011
Convient pour goulotte noyée oui
convient pour goulotte sous chape fermée, affleurante avec la chape oui
convient pour goulotte sous chape, noyée dans la chape oui
Convient pour montage dans des faux-planchers oui
Convient pour montage dans des sols creux oui
Convient pour nettoyage humide oui
Diamètre de montage 305
Diamètre extérieur 325 mm
Dimension Ø325x74
Dimension nominale pour boîtier d'appareillages R9
Entretien du sol humide
Hauteur de plancher min. 80 mm
Homologations VDE
Indice de protection (IP) en utilisation IP20
Indice de protection (IP) hors utilisation IP45
Indice de protection code IK IK10
Matériau Fonte d'aluminium
Mécanisme d'ouverture Verrou tournant
Modèle rond
Modèle de cadre Cadre de protection de moquette
Modèle pour charges lourdes oui
Modèle Sortie de câble Tube escamotable
Nombre d'appareillages montables 12
Nombre de paniers support appareillage 3
possibilité d'installation du joint oui
Profondeur de montage 80 mm
Type du système d'encastrement UT4
Tous les types

Tous les types

Type Dimension nominale pour boîtier d'appareillages Coloris Réf. Quantité Plus petite unité de vente
GRAF9-2 U 7011 R9 gris fer ; RAL 7011 7405746
1 Pièce
GRAF9-2 U 9011 R9 noir graphite ; RAL 9011 7405750
1 Pièce
Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente
Dispositif de réglage en hauteur Dispositif de réglage en hauteur GES RV 7407536
2 Pièce
Plaque de support 2 x type C pour support de montage Plaque de support 2 x type C pour support de montage MTM 2C 7407788
1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 165 mm Support de montage pour prises de raccordements informatiques, longueur du système 165 mm MTU 2 7407836
1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 208 Support de montage pour prises de raccordements informatiques, longueur du système 208 MTU 3 7407840
1 Pièce
Support universel UT3, Modul 45®, longueur du système 165 mm Support universel UT3, Modul 45®, longueur du système 165 mm UT3 45 3 7408723
1 Pièce
Support universel UT4, Modul 45®, longueur du système 208 mm Support universel UT4, Modul 45®, longueur du système 208 mm UT4 45 4 7408727
1 Pièce
Téléchargements

Télécharger

Aucun texte d'appel d'offres n'est disponible pour ce produit
