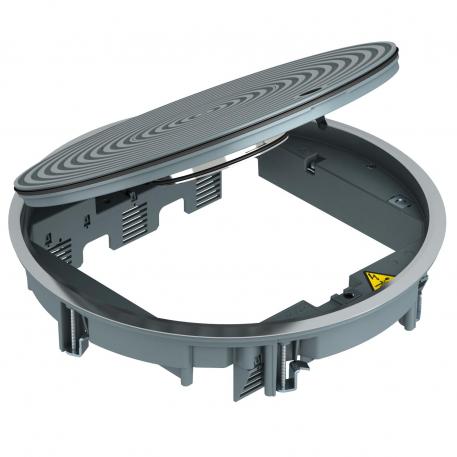

Boîtier de sol GRAF9 Universel, nettoyé à l'eau avec couvercle structuré | R9 | gris fer ; RAL 7011

Boîtier de sol GRAF9 Universel, nettoyé à l'eau avec couvercle structuré

Réf. 7405746 | EAN 4012195866985

Réf. / Type

Dimension nominale pour boîtier d'appareillages	R9

Coloris

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Boîtier de sol avec tube pour sols nettoyés à l'eau pour 12 appareillages individuels Modul 45 au maximum dans 3 supports universels UT4, insertion dans les systèmes de goulottes et dans les faux planchers à l'intérieur.
Boîtier de sol avec tube pour sols nettoyés à l'eau à 3 compartiments, pour l'installation des support de montages MT9. Il est possible d'installer 3 plaques de recouvrement de forme APMT5.

Caractéristiques techniques

Caractéristiques techniques

Avec évidement pour l'insertion du revêtement de sol	non
Cadre de protection du revêtement de sol	oui
Charge verticale, grande surface	jusqu'à 10 000 N
Charge verticale, petite surface	jusqu'à 3 000 N
Coloris	gris fer ; RAL 7011
Convient pour goulotte noyée	oui
convient pour goulotte sous chape fermée, affleurante avec la chape	oui
convient pour goulotte sous chape, noyée dans la chape	oui
Convient pour montage dans des faux-planchers	oui
Convient pour montage dans des sols creux	oui
Convient pour nettoyage humide	oui
Diamètre de montage	305
Diamètre extérieur	325 mm
Dimension	Ø325x74
Dimension nominale pour boîtier d'appareillages	R9
Entretien du sol	humide

Hauteur de plancher min.	80 mm
Homologations	VDE
Indice de protection (IP) en utilisation	IP20
Indice de protection (IP) hors utilisation	IP45
Indice de protection code IK	IK10
Matériau	Fonte d'aluminium
Mécanisme d'ouverture	Verrou tournant
Modèle	rond
Modèle de cadre	Cadre de protection de moquette
Modèle pour charges lourdes	oui
Modèle Sortie de câble	Tube escamotable
Nombre d'appareillages montables	12
Nombre de paniers support appareillage	3
possibilité d'installation du joint	oui
Profondeur de montage	80 mm
Type du système d'encastrement	UT4

Tous les types

Tous les types

Type	Dimension nominale pour boîtier d'appareillages	Coloris	Réf.	Quantité	Plus petite unité de vente
GRAF9-2 U 7011	R9	gris fer ; RAL 7011	7405746	Pièce	1 Pièce
GRAF9-2 U 9011	R9	noir graphite ; RAL 9011	7405750	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Dispositif de réglage en hauteur	GES RV	7407536	Pièce	2 Pièce
Plaque de support 2 x type C pour support de montage	MTM 2C	7407788	Pièce	1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 165 mm	MTU 2	7407836	Pièce	1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 208	MTU 3	7407840	Pièce	1 Pièce
Support universel UT3, Modul 45®, longueur du système 165 mm	UT3 45 3	7408723	Pièce	1 Pièce
Support universel UT4, Modul 45®, longueur du système 208 mm	UT4 45 4	7408727	Pièce	1 Pièce
