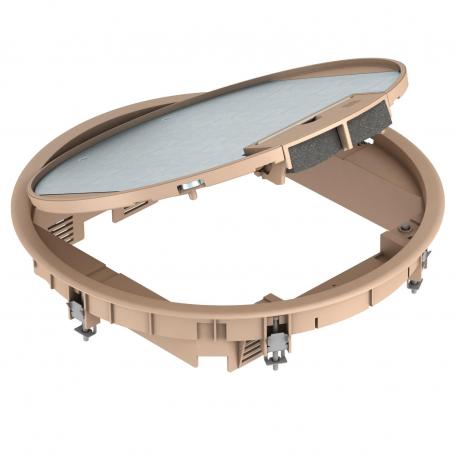

Boîtier de sol GESR9 avec poignée étrier

Réf. 7405536 | EAN 4012195104216

5 mm
R9
Description du produit

Description du produit

Boîtier de sol avec poignée étrier pour 12 appareillages individuels Modul 45 maximum sur 3 supports universels UT4, insertion dans les systèmes de conduits et dans les faux planchers.


  • Association pour l'electrotechnique, électronique, informatique e.V., Allemagne
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
Caractéristiques techniques

Caractéristiques techniques

Avec évidement pour l'insertion du revêtement de sol oui
Cadre de protection du revêtement de sol oui
Charge verticale, grande surface jusqu'à 5 000 N
Charge verticale, petite surface jusqu'à 3 000 N
Coloris beige gris ; RAL 1019
Convient pour goulotte noyée oui
convient pour goulotte sous chape fermée, affleurante avec la chape non
convient pour goulotte sous chape, noyée dans la chape oui
Convient pour montage dans des faux-planchers oui
Convient pour montage dans des sols creux oui
Convient pour nettoyage humide non
Diamètre de montage 305
Diamètre extérieur 324 mm
Dimension Ø324x61
Dimension nominale pour boîtier d'appareillages R9
Entretien du sol sécher
Épaisseur du revêtement de sol 5 mm
Hauteur 62 mm
Hauteur de plancher min. 73 mm
Homologations VDE
Indice de protection (IP) en utilisation IP20
Indice de protection (IP) hors utilisation IP40
Indice de protection code IK IK08
Largeur 324 mm
Longueur 324 mm
Matériau polyamide
Mécanisme d'ouverture poignée étrier
Modèle rond
Modèle pour charges lourdes non
Modèle Sortie de câble Sortie de cordon pivotante
Nombre d'appareillages montables 12
Nombre de paniers support appareillage 3
Profondeur de montage 73 mm
Support d'appareillage pour le logement de paniers support appareillage oui
Type du système d'encastrement MT4 / GB3
Tous les types

Tous les types

Type Épaisseur du revêtement de sol Dimension nominale pour boîtier d'appareillages Coloris Réf. Quantité Plus petite unité de vente
GESR9 U 7011 5 mm R9 gris fer ; RAL 7011 7405528
1 Pièce
GESR9 U 9011 5 mm R9 noir graphite ; RAL 9011 7405532
1 Pièce
GESR9 U 1019 5 mm R9 beige gris ; RAL 1019 7405536
1 Pièce
Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente
Dispositif de réglage en hauteur Dispositif de réglage en hauteur GES RV 7407536
2 Pièce
Plaque de support 2 x type C pour support de montage Plaque de support 2 x type C pour support de montage MTM 2C 7407788
1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 208 Support de montage pour prises de raccordements informatiques, longueur du système 208 MTU 3 7407840
1 Pièce
Support universel UT4, Modul 45®, longueur du système 208 mm Support universel UT4, Modul 45®, longueur du système 208 mm UT4 45 4 7408727
1 Pièce
Téléchargements

Télécharger

Déclaration de conformité GESR9 U 1019 / 7405536 , 0.16MB , pdf
Télécharger

Aucun texte d'appel d'offres n'est disponible pour ce produit
