Boîtier de sol GESR9 avec coulisseau d'arrêt
Réf. 7405466 | EAN 4012195840725
- Description du produit
-
Description du produit
Boîtier de sol avec coulisseau d'arrêt pour 12 appareillages individuels Modul 45 maximum sur 3 supports universels UT4, insertion dans les systèmes de conduits et dans les faux planchers.
Évidement de 5 mm pour l'insertion du revêtement de sol dans le couvercle rabattable, réglage possible sur 3, 10 ou 12 mm si nécessaire.
Boîtier de sol avec coulisseau d'arrêt, 3 compartiments, pour la pose des supports de montage MT9. Il est possible d'installer 3 plaques de recouvrement de forme APMT5.
Évidement prédéfini de 5 mm pour l'insertion du revêtement de sol dans le couvercle rabattable, réglage possible sur 3, 10 ou 12 mm si nécessaire.
-
- Caractéristiques techniques
-
Caractéristiques techniques

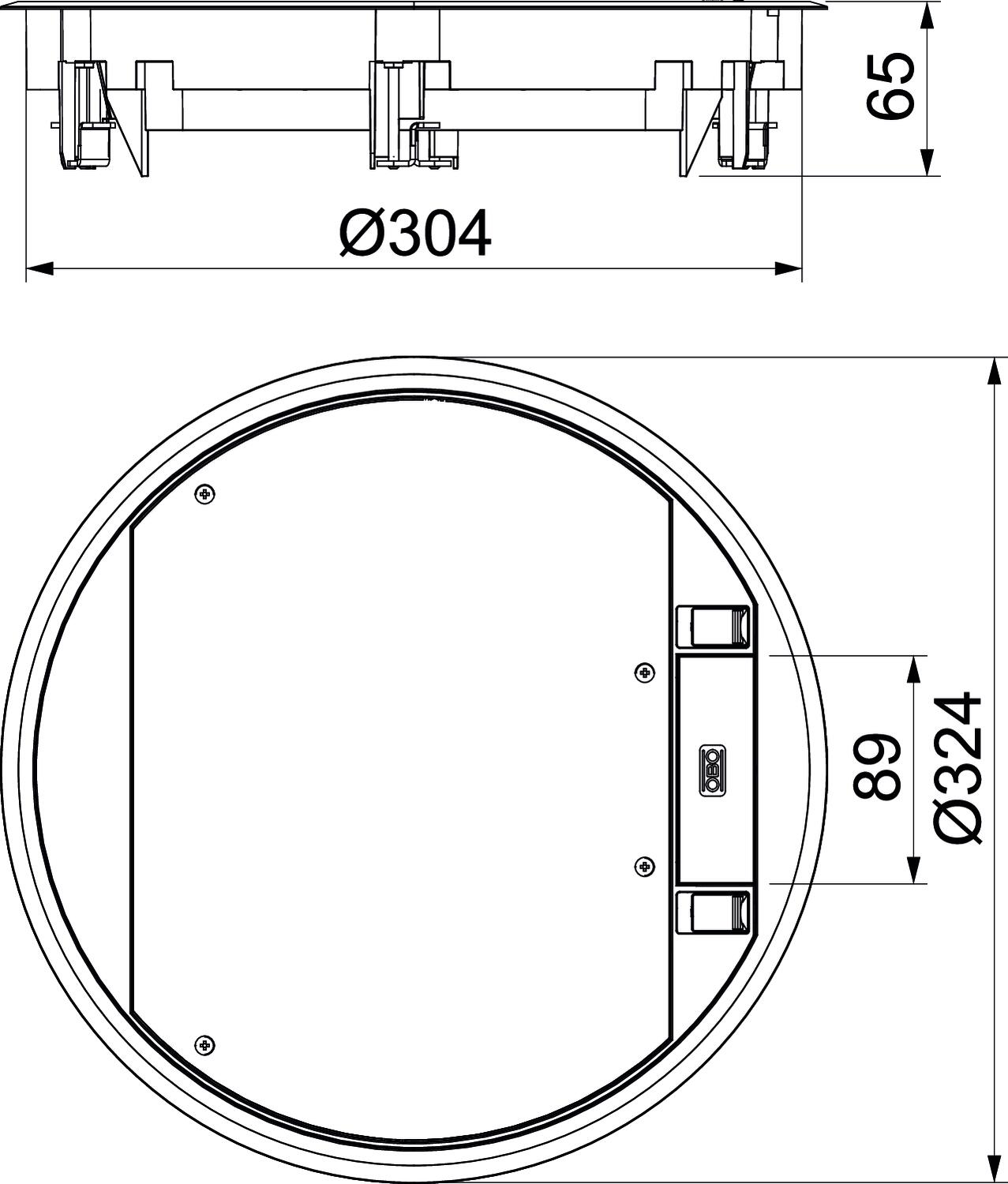

Avec évidement pour l'insertion du revêtement de sol oui Cadre de protection du revêtement de sol oui Charge verticale, grande surface jusqu'à 5 000 N Charge verticale, petite surface jusqu'à 3 000 N Coloris noir graphite ; RAL 9011 Convient pour goulotte noyée oui convient pour goulotte sous chape fermée, affleurante avec la chape oui convient pour goulotte sous chape, noyée dans la chape oui Convient pour montage dans des faux-planchers oui Convient pour montage dans des sols creux oui Convient pour nettoyage humide non Diamètre de montage 304 Diamètre extérieur 324 mm Dimension Ø324x68 Dimension nominale pour boîtier d'appareillages R9 Entretien du sol sécher Épaisseur du revêtement de sol 5 mm Hauteur de plancher min. 72 mm Homologations VDE Indice de protection (IP) en utilisation IP20 Indice de protection (IP) hors utilisation IP40 Indice de protection code IK IK08 Matériau polyamide Mécanisme d'ouverture Glissière de verrouillage Modèle rond Modèle de cadre Cadre de protection de moquette Modèle pour charges lourdes non Modèle Sortie de câble Sortie de cordon pivotante Nombre d'appareillages montables 12 Nombre de paniers support appareillage 3 possibilité d'installation du joint non Profondeur de montage 73 mm Support d'appareillage pour le logement de paniers support appareillage oui Type du système d'encastrement UT4 Dimensions
Dimension h 73 mm - Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Dispositif de réglage en hauteur
GES RV 7407536 2 Pièce
Plaque de support 2 x type C pour support de montage
MTM 2C 7407788 1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 208
MTU 3 7407840 1 Pièce
Support universel UT4, Modul 45®, longueur du système 208 mm
UT4 45 4 7408727 1 Pièce - Téléchargements
-
Fiche technique GESR9-2U12T 9011 / 7405466 , 0.19MB , pdfDéclaration de conformité GESR9-2U12T 9011 / 7405466 , 0.16MB , pdfREACH Déclaration de conformité GESR9-2U12T 9011 / 7405466 , 0.28MB , pdfRoHS Déclaration de conformité GESR9-2U12T 9011 / 7405466 , 0.28MB , pdfApprobation Approbation VDE GES , 0.12MB , pdfInstructions de montage Notice de montage GESR9-U , 0.20MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
