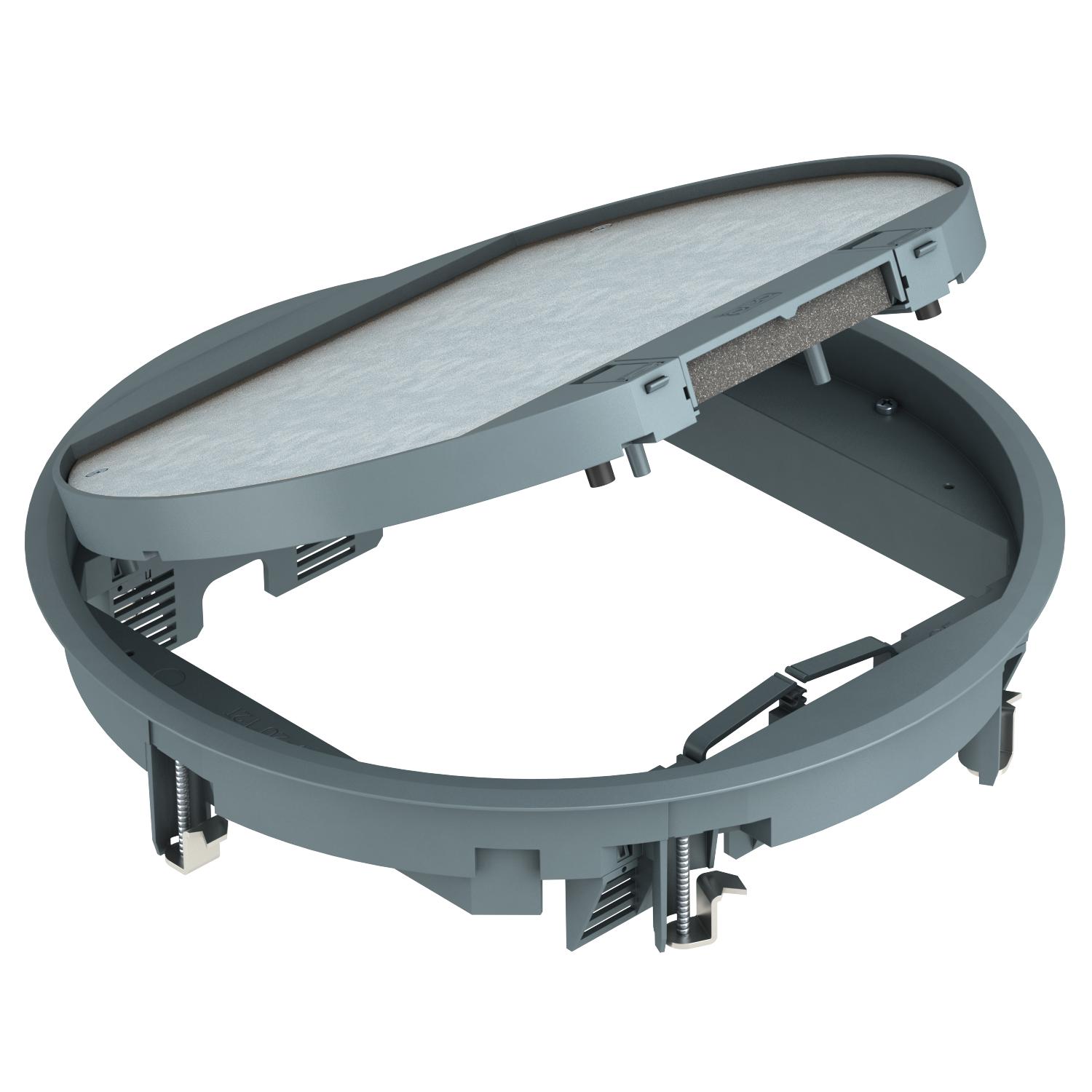

Boîtier de sol GESR9 avec coulisseau d'arrêt

Réf. 7405465 | EAN 4012195840718

5 mm
R9
Description du produit

Description du produit

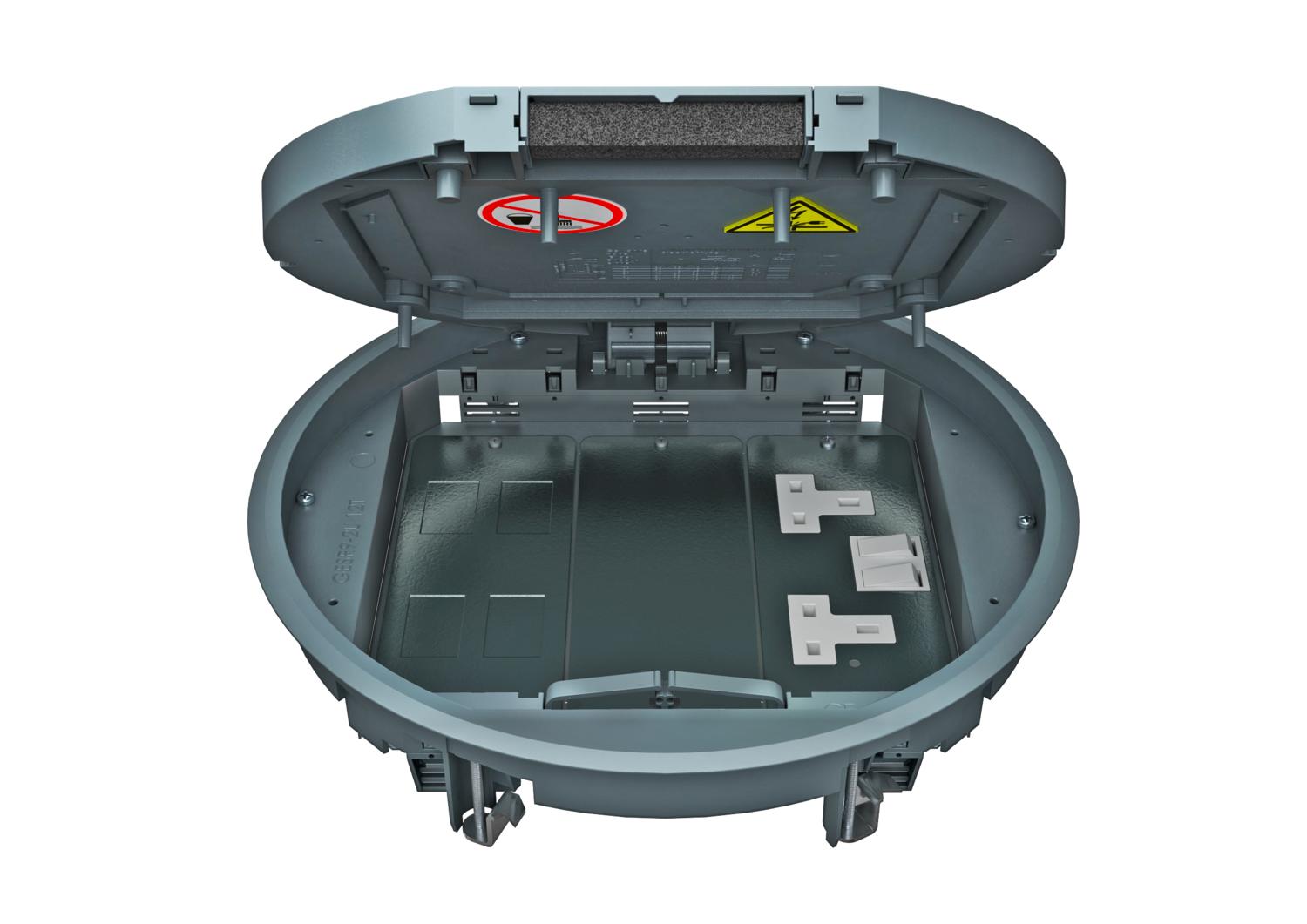

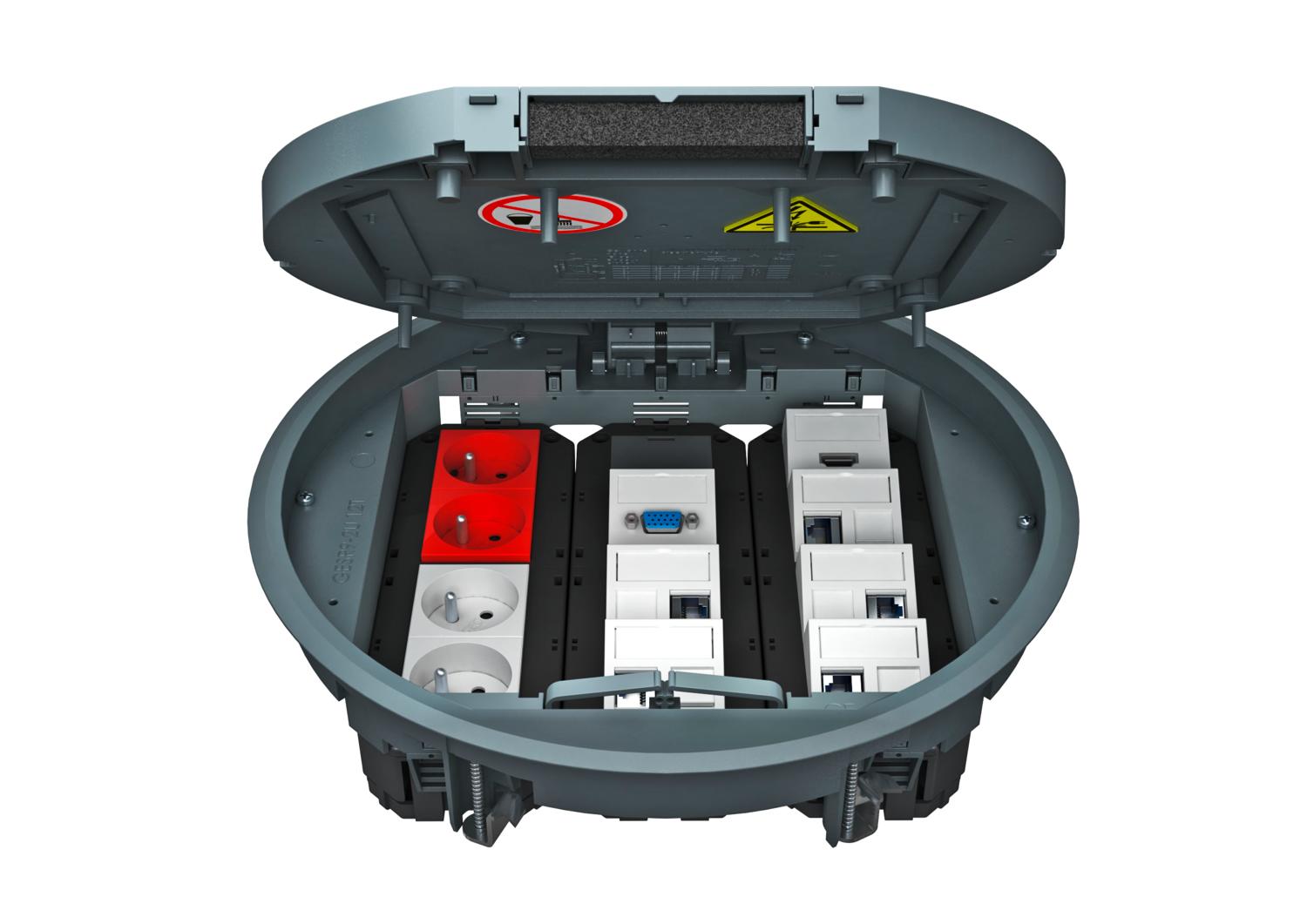

Boîtier de sol avec coulisseau d'arrêt pour 12 appareillages individuels Modul 45 maximum sur 3 supports universels UT4, insertion dans les systèmes de conduits et dans les faux planchers.
Évidement de 5 mm pour l'insertion du revêtement de sol dans le couvercle rabattable, réglage possible sur 3, 10 ou 12 mm si nécessaire.
Boîtier de sol avec coulisseau d'arrêt, 3 compartiments, pour la pose des supports de montage MT9. Il est possible d'installer 3 plaques de recouvrement de forme APMT5.

Évidement prédéfini de 5 mm pour l'insertion du revêtement de sol dans le couvercle rabattable, réglage possible sur 3, 10 ou 12 mm si nécessaire.
  • Association pour l'electrotechnique, électronique, informatique e.V., Allemagne
  • Communautés Européennes, déclaration de conformité CE selon les directives CE
Caractéristiques techniques

Caractéristiques techniques

Avec évidement pour l'insertion du revêtement de sol oui
Cadre de protection du revêtement de sol oui
Charge verticale, grande surface jusqu'à 5 000 N
Charge verticale, petite surface jusqu'à 3 000 N
Coloris gris fer ; RAL 7011
Convient pour goulotte noyée oui
convient pour goulotte sous chape fermée, affleurante avec la chape oui
convient pour goulotte sous chape, noyée dans la chape oui
Convient pour montage dans des faux-planchers oui
Convient pour montage dans des sols creux oui
Convient pour nettoyage humide non
Diamètre de montage 304
Diamètre extérieur 324 mm
Dimension Ø324x68
Dimension h 73 mm
Dimension nominale pour boîtier d'appareillages R9
Entretien du sol sécher
Épaisseur du revêtement de sol 5 mm
Hauteur de plancher min. 72 mm
Homologations VDE
Indice de protection (IP) en utilisation IP20
Indice de protection (IP) hors utilisation IP40
Indice de protection code IK IK08
Matériau polyamide
Mécanisme d'ouverture Glissière de verrouillage
Modèle rond
Modèle de cadre Cadre de protection de moquette
Modèle pour charges lourdes non
Modèle Sortie de câble Sortie de cordon pivotante
Nombre d'appareillages montables 12
Nombre de paniers support appareillage 3
possibilité d'installation du joint non
Profondeur de montage 73 mm
Support d'appareillage pour le logement de paniers support appareillage oui
Type du système d'encastrement UT4
Tous les types

Tous les types

Type Épaisseur du revêtement de sol Dimension nominale pour boîtier d'appareillages Coloris Réf. Quantité Plus petite unité de vente
GESR9-2U12T 7011 5 mm R9 gris fer ; RAL 7011 7405465
1 Pièce
GESR9-2U12T 9011 5 mm R9 noir graphite ; RAL 9011 7405466
1 Pièce
Accessoires

Accessoires système

Produits Type Réf. Quantité Plus petite unité de vente
Dispositif de réglage en hauteur Dispositif de réglage en hauteur GES RV 7407536
2 Pièce
Plaque de support 2 x type C pour support de montage Plaque de support 2 x type C pour support de montage MTM 2C 7407788
1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 208 Support de montage pour prises de raccordements informatiques, longueur du système 208 MTU 3 7407840
1 Pièce
Support universel UT4, Modul 45®, longueur du système 208 mm Support universel UT4, Modul 45®, longueur du système 208 mm UT4 45 4 7408727
1 Pièce
