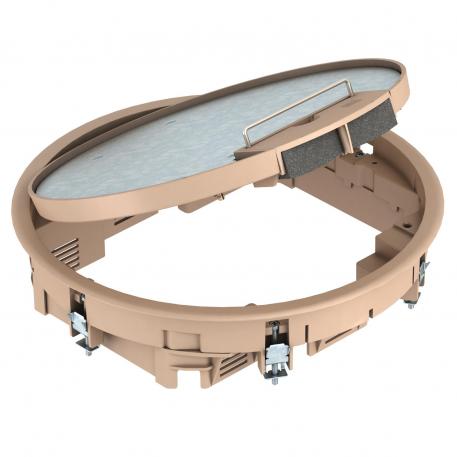

Boîtier de sol GESR7 avec poignée étrier 5 | R7 | beige gris ; RAL 1019

Boîtier de sol GESR7 avec poignée étrier

Réf. 7405460 | EAN 4012195103806

Réf. / Type

Épaisseur du revêtement de sol	5 mm

Dimension nominale pour boîtier d'appareillages	R7

Coloris

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Boîtier de sol avec poignée étrier pour 10 appareillages individuels Modul 45 maximum sur 2 supports universels UT3 et un support universel UT4, insertion dans les systèmes de conduits et les faux planchers.

Caractéristiques techniques

Caractéristiques techniques

Avec évidement pour l'insertion du revêtement de sol	oui
Cadre de protection du revêtement de sol	oui
Charge verticale, grande surface	jusqu'à 5 000 N
Charge verticale, petite surface	jusqu'à 3 000 N
Coloris	beige gris ; RAL 1019
Convient pour goulotte noyée	oui
convient pour goulotte sous chape fermée, affleurante avec la chape	oui
convient pour goulotte sous chape, noyée dans la chape	oui
Convient pour montage dans des faux-planchers	oui
Convient pour montage dans des sols creux	oui
Convient pour nettoyage humide	non
Diamètre de montage	275
Diamètre extérieur	294 mm
Dimension	Ø294x66
Dimension h	78 mm
Dimension nominale pour boîtier d'appareillages	R7
Entretien du sol	sécher
Épaisseur du revêtement de sol	5 mm

Hauteur de plancher min.	78 mm
Homologations	VDE
Indice de protection (IP) en utilisation	IP20
Indice de protection (IP) hors utilisation	IP40
Indice de protection code IK	IK08
Matériau	polyamide
Mécanisme d'ouverture	poignée étrier
Modèle	rond
Modèle de cadre	Cadre de protection de moquette
Modèle pour charges lourdes	non
Modèle Sortie de câble	Sortie de cordon pivotante
Nombre d'appareillages montables	10
Nombre de paniers support appareillage	3
possibilité d'installation du joint	non
Profondeur de montage	78 mm
Support d'appareillage pour le logement de paniers support appareillage	oui
Type du système d'encastrement	UT3 / UT4

Tous les types

Tous les types

Type	Épaisseur du revêtement de sol	Dimension nominale pour boîtier d'appareillages	Coloris	Réf.	Quantité	Plus petite unité de vente
GESR7 10U 7011	5 mm	R7	gris fer ; RAL 7011	7405452	Pièce	1 Pièce
GESR7 10U 9011	5 mm	R7	noir graphite ; RAL 9011	7405456	Pièce	1 Pièce
GESR7 10U 1019	5 mm	R7	beige gris ; RAL 1019	7405460	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Dispositif de réglage en hauteur	GES RV	7407536	Pièce	2 Pièce
Plaque de support 2 x type C pour support de montage	MTM 2C	7407788	Pièce	1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 165 mm	MTU 2	7407836	Pièce	1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 208	MTU 3	7407840	Pièce	1 Pièce
Support universel UT3, Modul 45®, longueur du système 165 mm	UT3 45 3	7408723	Pièce	1 Pièce
Support universel UT4, Modul 45®, longueur du système 208 mm	UT4 45 4	7408727	Pièce	1 Pièce
