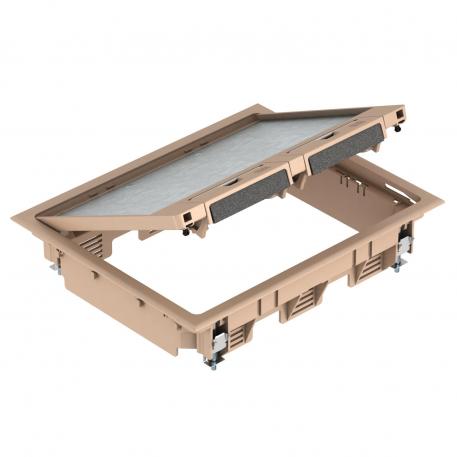

Boîtier de sol GES6 Universel avec poignée étrier 5 | 6 | beige gris ; RAL 1019

Boîtier de sol GES6 Universel avec poignée étrier

Réf. 7405316 | EAN 4012195103127

Réf. / Type

Épaisseur du revêtement de sol	5 mm

Dimension nominale pour boîtier d'appareillages	6

Coloris

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Boîtier de sol avec poignée étrier pour 9 appareillages individuels Modul45 maximum sur 3 supports universels UT3, insertion dans les systèmes de goulottes.

Boîtier de sol avec poignée étrier, 3 emplacements, pour la pose du support de montage MT6. Il est possible d'installer 3 plaques de recouvrement de forme APMT5.

Caractéristiques techniques

Caractéristiques techniques

Avec évidement pour l'insertion du revêtement de sol	oui
Cadre de protection du revêtement de sol	oui
Charge verticale, grande surface	jusqu'à 3 000 N
Charge verticale, petite surface	jusqu'à 2 500 N
Coloris	beige gris ; RAL 1019
Convient pour goulotte noyée	oui
convient pour goulotte sous chape fermée, affleurante avec la chape	non
convient pour goulotte sous chape, noyée dans la chape	oui
Convient pour montage dans des faux-planchers	oui
Convient pour montage dans des sols creux	oui
Convient pour nettoyage humide	non
Dimension	273x220x61
Dimension h	73 mm
Dimension nominale pour boîtier d'appareillages	6
Entretien du sol	sécher
Épaisseur du revêtement de sol	5 mm
Hauteur de plancher min.	73 mm
Homologations	VDE
Indice de protection (IP) en utilisation	IP20

Indice de protection (IP) hors utilisation	IP40
Indice de protection code IK	IK08
Largeur dimension d'installation	252 mm
Largeur dimension extérieure	273 mm
Longueur dimension d'installation	199 mm
Longueur dimension extérieure	220 mm
Matériau	polyamide
Mécanisme d'ouverture	poignée étrier
Modèle	rectangulaire
Modèle de cadre	Cadre de protection de moquette
Modèle pour charges lourdes	non
Modèle Sortie de câble	Sortie de cordon pivotante
Nombre d'appareillages montables	9
Nombre de paniers support appareillage	3
possibilité d'installation du joint	non
Profondeur de montage	73 mm
Support d'appareillage pour le logement de paniers support appareillage	oui
Type du système d'encastrement	MT3 / GB2

Tous les types

Tous les types

Type	Épaisseur du revêtement de sol	Dimension nominale pour boîtier d'appareillages	Coloris	Réf.	Quantité	Plus petite unité de vente
GES6 U 7011	5 mm	6	gris fer ; RAL 7011	7405308	Pièce	1 Pièce
GES6 U 9011	5 mm	6	noir graphite ; RAL 9011	7405312	Pièce	1 Pièce
GES6 U 1019	5 mm	6	beige gris ; RAL 1019	7405316	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Dispositif de réglage en hauteur	GES RV	7407536	Pièce	2 Pièce
Plaque de support 2 x type C pour support de montage	MTM 2C	7407788	Pièce	1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 165 mm	MTU 2	7407836	Pièce	1 Pièce
Support universel UT3, Modul 45®, longueur du système 165 mm	UT3 45 3	7408723	Pièce	1 Pièce
