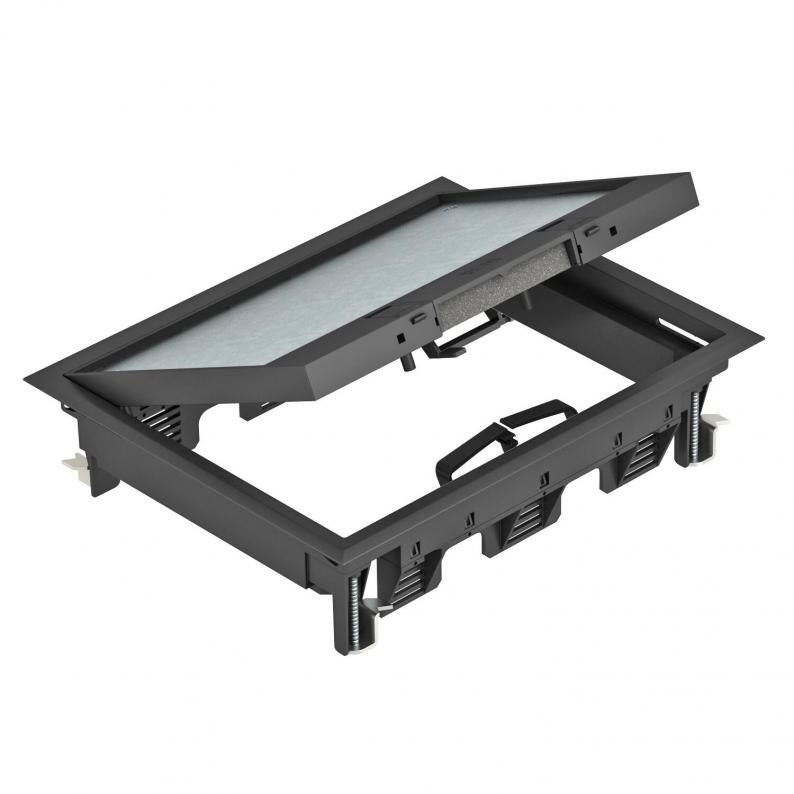

Boîtier de sol GES6 avec coulisseau d'arrêt 5 | 6 | noir graphite ; RAL 9011

Boîtier de sol GES6 avec coulisseau d'arrêt

Réf. 7405322 | EAN 4012195883623

Réf. / Type

Épaisseur du revêtement de sol	5 mm

Dimension nominale pour boîtier d'appareillages	6

Coloris

Trouver un revendeur

Vous avez besoin d'aide ?

Description du produit

Description du produit

Boîtier de sol avec coulisseau d'arrêt pour 9 appareillages individuels Modul 45 au maximum dans 3 supports universels UT3, insertion dans les systèmes de goulottes et dans les faux planchers à l'intérieur.

Évidement prédéfini de 5 mm pour l'insertion du revêtement de sol dans le couvercle rabattable, réglage possible sur 3, 8 ou 10 mm si nécessaire.

Boîtier de sol avec coulisseau d'arrêt, 3 compartiments pour la pose de support de montage MT6. Il est possible d'installer 3 plaques de recouvrement de forme APMT5.

Évidement prédéfini de 5 mm pour l'insertion du revêtement de sol dans le couvercle rabattable, réglage possible sur 3, 8 ou 10 mm si nécessaire.

Caractéristiques techniques

Caractéristiques techniques

Avec évidement pour l'insertion du revêtement de sol	oui
Cadre de protection du revêtement de sol	oui
Charge verticale, grande surface	jusqu'à 3 000 N
Charge verticale, petite surface	jusqu'à 2 000 N
Coloris	noir graphite ; RAL 9011
Convient pour goulotte noyée	oui
Convient pour montage dans des faux-planchers	oui
Convient pour montage dans des sols creux	oui
Convient pour nettoyage humide	non
Dimension	274x221x66
Dimension h	73 mm
Dimension nominale pour boîtier d'appareillages	6
Empreinte CO₂ (GWP) du berceau à la porte	4,082 kg CO₂e / 1 Pièce
Entretien du sol	sécher
Épaisseur du revêtement de sol	5 mm
Hauteur	65 mm
Hauteur de chape min.	73 mm
Hauteur de plancher min.	73 mm
Homologations	VDE
Indice de protection (IP) en utilisation	IP20

Indice de protection (IP) hors utilisation	IP40
Indice de protection code IK	IK08
Largeur	274 mm
Largeur dimension d'installation	253 mm
Largeur dimension extérieure	274 mm
Longueur	221 mm
Longueur dimension d'installation	201 mm
Longueur dimension extérieure	221 mm
Matériau	polyamide
Mécanisme d'ouverture	Glissière de verrouillage
Modèle	rectangulaire
Modèle de cadre	Cadre de protection de moquette
Modèle pour charges lourdes	non
Modèle Sortie de câble	Sortie de cordon pivotante
Nombre d'appareillages montables	9
Nombre de paniers support appareillage	3
possibilité d'installation du joint	non
Profondeur de montage	73 mm
Support d'appareillage pour le logement de paniers support appareillage	oui
Type du système d'encastrement	UT3

Tous les types

Tous les types

Type	Épaisseur du revêtement de sol	Dimension nominale pour boîtier d'appareillages	Coloris	Réf.	Quantité	Plus petite unité de vente
GES6-2U10T 7011	5 mm	6	gris fer ; RAL 7011	7405321	Pièce	1 Pièce
GES6-2U10T 9011	5 mm	6	noir graphite ; RAL 9011	7405322	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Dispositif de réglage en hauteur	GES RV	7407536	Pièce	2 Pièce
Plaque de support 2 x type C pour support de montage	MTM 2C	7407788	Pièce	1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 165 mm	MTU 2	7407836	Pièce	1 Pièce
Support universel UT3, Modul 45®, longueur du système 165 mm	UT3 45 3	7408723	Pièce	1 Pièce
