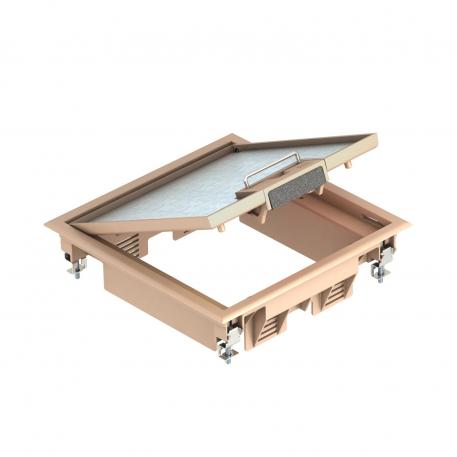

Boîtier de sol GES4 avec poignée étrier
Réf. 7405204 | EAN 4012195102601
- Description du produit
-
Description du produitBoîtier de sol avec poignée étrier pour 6 appareillages individuels Modul 45 au maximum dans 2 supports universels UT3, insertion dans les systèmes de goulottes et les faux planchers à l'intérieur.
Boîtier de sol avec poignée étrier, 2 emplacements, pour la pose du support de montage MT4. Deux plaques de recouvrement APMT2 peuvent être installées.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Avec évidement pour l'insertion du revêtement de sol oui Cadre de protection du revêtement de sol oui Charge verticale, grande surface jusqu'à 3 000 N Charge verticale, petite surface jusqu'à 2 000 N Coloris beige gris ; RAL 1019 Convient pour goulotte noyée oui convient pour goulotte sous chape fermée, affleurante avec la chape non convient pour goulotte sous chape, noyée dans la chape oui Convient pour montage dans des faux-planchers oui Convient pour montage dans des sols creux oui Convient pour nettoyage humide non Dimension 217x217x61 Dimension h 73 mm Dimension nominale pour boîtier d'appareillages 4 Entretien du sol sécher Épaisseur du revêtement de sol 5 mm Hauteur de plancher min. 72 mm Homologations VDE Indice de protection (IP) en utilisation IP20 Indice de protection (IP) hors utilisation IP40 Indice de protection code IK IK08 Largeur dimension d'installation 200 mm Largeur dimension extérieure 217 mm Longueur dimension d'installation 200 mm Longueur dimension extérieure 217 mm Matériau polyamide Mécanisme d'ouverture poignée étrier Modèle carré Modèle de cadre Cadre de protection de moquette Modèle pour charges lourdes non Modèle Sortie de câble Sortie de cordon pivotante Nombre d'appareillages montables 6 Nombre de paniers support appareillage 2 possibilité d'installation du joint non Profondeur de montage 73 mm Support d'appareillage pour le logement de paniers support appareillage oui - Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Dispositif de réglage en hauteur
GES RV 7407536 2 Pièce
Plaque de support 2 x type C pour support de montage
MTM 2C 7407788 1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 165 mm
MTU 2 7407836 1 Pièce
Support universel UT3, Modul 45®, longueur du système 165 mm
UT3 45 3 7408723 1 Pièce - Téléchargements
-
Fiche technique GES4 U 1019 / 7405204 , 0.25MB , pdfDéclaration de conformité UE GES4 U 1019 / 7405204 , 0.16MB , pdfApprobation Approbation VDE GES , 0.12MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
